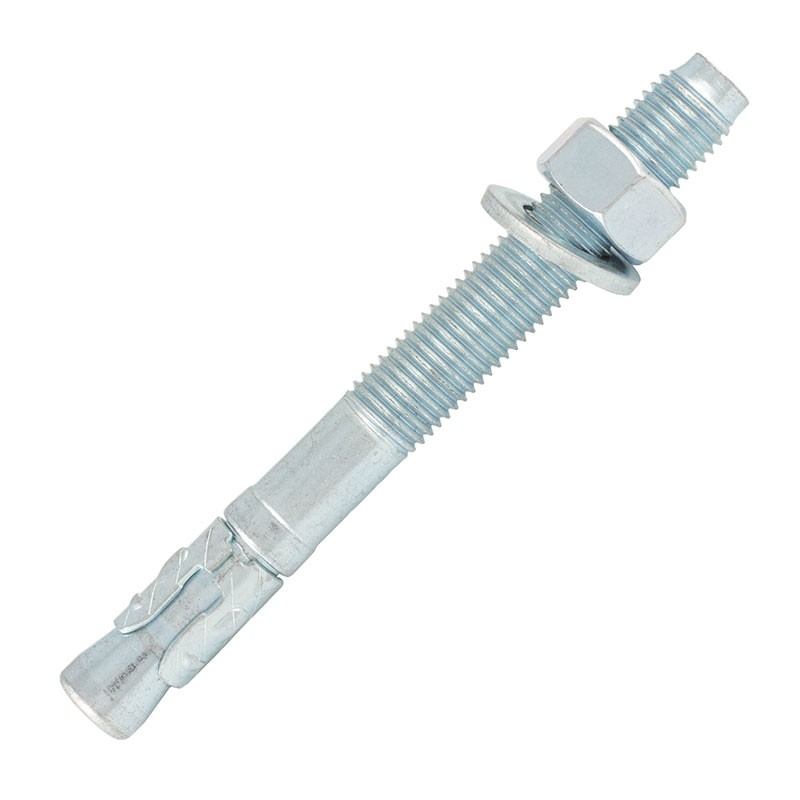

Goujon d'ancrage - ETA option 7

THROUGHBOLT ANCHOR - ETA option 7

Material :
White zinc plated

Advantages :
• Fast and easy installation through the fixture
• Pre-assembled nut and washer
• Gives support to close edge spacing,
minimum thickness
• Reduced Anchor length
• Cost effective solution for flexible use in non cracked concrete

Download PDF file

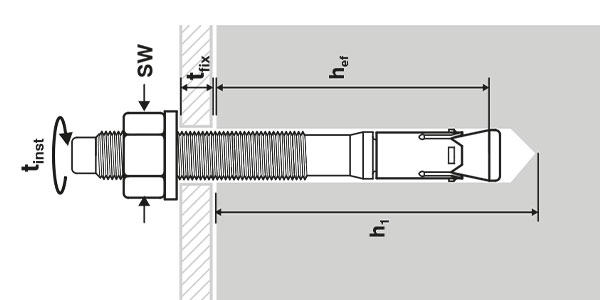

Dimensions

Technical data

* Not available in France

Diameter length h1 tfix SW tinst Hef Référence
Diamètre Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
M8 50 60 3 13 15 42 TB7-08050
Diameter : M8
length : 50
h1 : 60
tfix : 3
SW : 13
tinst : 15
Hef : 42
M8 65 60 5 13 15 42 TB7-08065
Diameter : M8
length : 65
h1 : 60
tfix : 5
SW : 13
tinst : 15
Hef : 42
M8 60 20 13 15 42 TB7-08080
Diameter : M8
length :
h1 : 60
tfix : 20
SW : 13
tinst : 15
Hef : 42
M8 100 60 40 13 15 42 TB7-08100
Diameter : M8
length : 100
h1 : 60
tfix : 40
SW : 13
tinst : 15
Hef : 42
M8 120 60 60 13 15 42 TB7-08120
Diameter : M8
length : 120
h1 : 60
tfix : 60
SW : 13
tinst : 15
Hef : 42
M10 75 70 5 17 30 48 TB7-10075
Diameter : M10
length : 75
h1 : 70
tfix : 5
SW : 17
tinst : 30
Hef : 48
M10 95 70 25 17 30 48 TB7-10095
Diameter : M10
length : 95
h1 : 70
tfix : 25
SW : 17
tinst : 30
Hef : 48
M10 120 70 50 17 30 48 TB7-10120
Diameter : M10
length : 120
h1 : 70
tfix : 50
SW : 17
tinst : 30
Hef : 48
M10 130 70 60 17 30 48 TB7-10130
Diameter : M10
length : 130
h1 : 70
tfix : 60
SW : 17
tinst : 30
Hef : 48
M12 100 80 15 19 40 57 TB7-12100
Diameter : M12
length : 100
h1 : 80
tfix : 15
SW : 19
tinst : 40
Hef : 57
M12 120 80 35 19 40 57 TB7-12120
Diameter : M12
length : 120
h1 : 80
tfix : 35
SW : 19
tinst : 40
Hef : 57
M12 135 80 50 19 40 57 TB7-12135
Diameter : M12
length : 135
h1 : 80
tfix : 50
SW : 19
tinst : 40
Hef : 57
M12 180 80 95 19 40 57 TB7-12180
Diameter : M12
length : 180
h1 : 80
tfix : 95
SW : 19
tinst : 40
Hef : 57
M16 125 105 15 24 120 74 TB7-16125
Diameter : M16
length : 125
h1 : 105
tfix : 15
SW : 24
tinst : 120
Hef : 74
M16 140 105 30 24 120 74 TB7-16140
Diameter : M16
length : 140
h1 : 105
tfix : 30
SW : 24
tinst : 120
Hef : 74
M6 40 55 3 10 8 38 TB7-06040*
Diameter : M6
length : 40
h1 : 55
tfix : 3
SW : 10
tinst : 8
Hef : 38
M6 45 55 5 10 8 38 TB7-06045*
Diameter : M6
length : 45
h1 : 55
tfix : 5
SW : 10
tinst : 8
Hef : 38
M6 55 55 15 10 8 38 TB7-06055*
Diameter : M6
length : 55
h1 : 55
tfix : 15
SW : 10
tinst : 8
Hef : 38
M6 70 55 30 10 8 38 TB7-06070*
Diameter : M6
length : 70
h1 : 55
tfix : 30
SW : 10
tinst : 8
Hef : 38
M6 85 55 45 10 8 38 TB7-06085*
Diameter : M6
length : 85
h1 : 55
tfix : 45
SW : 10
tinst : 8
Hef : 38
M6 95 55 55 10 8 38 TB7-06095*
Diameter : M6
length : 95
h1 : 55
tfix : 55
SW : 10
tinst : 8
Hef : 38
M8 105 60 45 13 15 42 TB7-08105*
Diameter : M8
length : 105
h1 : 60
tfix : 45
SW : 13
tinst : 15
Hef : 42
M10 65 70 3 17 30 48 TB7-10065*
Diameter : M10
length : 65
h1 : 70
tfix : 3
SW : 17
tinst : 30
Hef : 48
M10 90 70 20 17 30 48 TB7-10090*
Diameter : M10
length : 90
h1 : 70
tfix : 20
SW : 17
tinst : 30
Hef : 48
M10 115 70 45 17 30 48 TB7-10115*
Diameter : M10
length : 115
h1 : 70
tfix : 45
SW : 17
tinst : 30
Hef : 48
M12 80 5 19 40 57 TB7-12080*
Diameter : M12
length :
h1 : 80
tfix : 5
SW : 19
tinst : 40
Hef : 57
M12 140 80 55 19 40 57 TB7-12140*
Diameter : M12
length : 140
h1 : 80
tfix : 55
SW : 19
tinst : 40
Hef : 57
M12 150 80 65 19 40 57 TB7-12150*
Diameter : M12
length : 150
h1 : 80
tfix : 65
SW : 19
tinst : 40
Hef : 57
M16 90 105 3 24 120 74 TB7-16090*
Diameter : M16
length : 90
h1 : 105
tfix : 3
SW : 24
tinst : 120
Hef : 74
M16 105 105 5 24 120 74 TB7-16105*
Diameter : M16
length : 105
h1 : 105
tfix : 5
SW : 24
tinst : 120
Hef : 74
M16 150 105 40 24 120 74 TB7-16150*
Diameter : M16
length : 150
h1 : 105
tfix : 40
SW : 24
tinst : 120
Hef : 74
M16 180 105 70 24 120 74 TB7-16180*
Diameter : M16
length : 180
h1 : 105
tfix : 70
SW : 24
tinst : 120
Hef : 74
M16 220 105 110 24 120 74 TB7-16220*
Diameter : M16
length : 220
h1 : 105
tfix : 110
SW : 24
tinst : 120
Hef : 74
M20 125 130 5 30 140 90 TB7-20125*
Diameter : M20
length : 125
h1 : 130
tfix : 5
SW : 30
tinst : 140
Hef : 90
M20 160 130 40 30 140 90 TB7-20160*
Diameter : M20
length : 160
h1 : 130
tfix : 40
SW : 30
tinst : 140
Hef : 90
M20 200 130 80 30 140 90 TB7-20200*
Diameter : M20
length : 200
h1 : 130
tfix : 80
SW : 30
tinst : 140
Hef : 90
M20 220 130 100 30 140 90 TB7-20220*
Diameter : M20
length : 220
h1 : 130
tfix : 100
SW : 30
tinst : 140
Hef : 90
M20 300 130 180 30 140 90 TB7-20300*
Diameter : M20
length : 300
h1 : 130
tfix : 180
SW : 30
tinst : 140
Hef : 90
M24 180 155 40 36 160 105 TB7-24180*
Diameter : M24
length : 180
h1 : 155
tfix : 40
SW : 36
tinst : 160
Hef : 105
M24 260 155 120 36 160 105 TB7-24260*
Diameter : M24
length : 260
h1 : 155
tfix : 120
SW : 36
tinst : 160
Hef : 105
