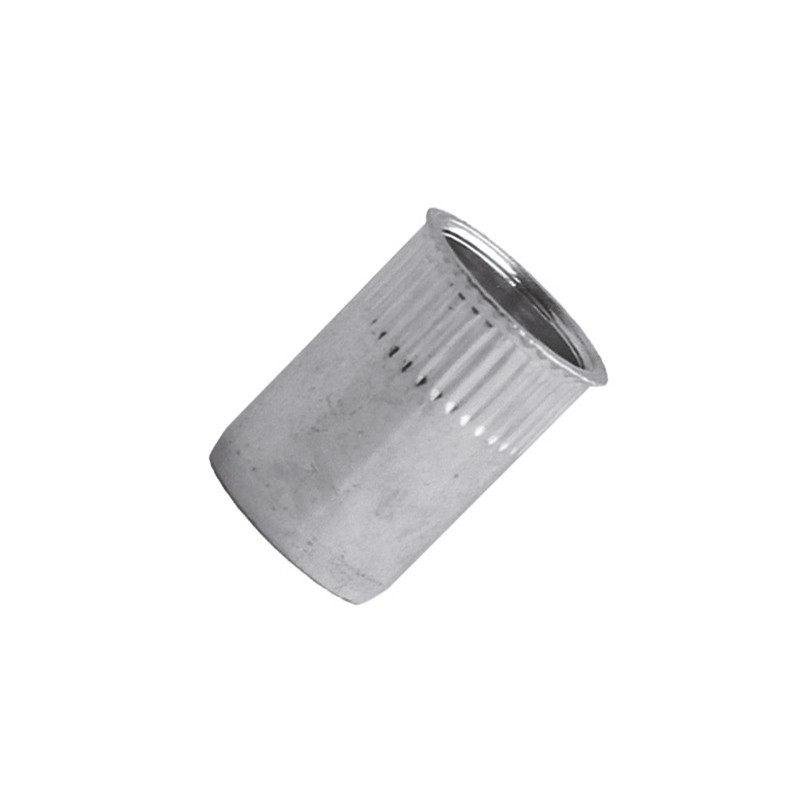

Écrou cylindrique borgne - Tête réduite - Acier
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | |
|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
|||||||
| M4 | 15.0 | 0.5-2.0 | 7.0 | 1560 | 6.0 | 6470 | TCBR0430 | |
|
Diameter : M4 length : 15.0 G : 0.5-2.0 K : 7.0 Shear : 1560 ØDrill : 6.0 Tensile : 6470 |
||||||||
| M5 | 0.5-2.0 | 8.0 | 2150 | 7.0 | 9020 | TCBR0530 | ||
|
Diameter : M5 length : G : 0.5-2.0 K : 8.0 Shear : 2150 ØDrill : 7.0 Tensile : 9020 |
||||||||
| M6 | 20.5 | 0.5-3.0 | 10.0 | 2350 | 9.0 | 16670 | TCBR0630 | |
|
Diameter : M6 length : 20.5 G : 0.5-3.0 K : 10.0 Shear : 2350 ØDrill : 9.0 Tensile : 16670 |
||||||||
| M8 | 23.0 | 1.0-3.0 | 12.0 | 2840 | 11.0 | 21570 | TCBR0830 | |
|
Diameter : M8 length : 23.0 G : 1.0-3.0 K : 12.0 Shear : 2840 ØDrill : 11.0 Tensile : 21570 |
||||||||
