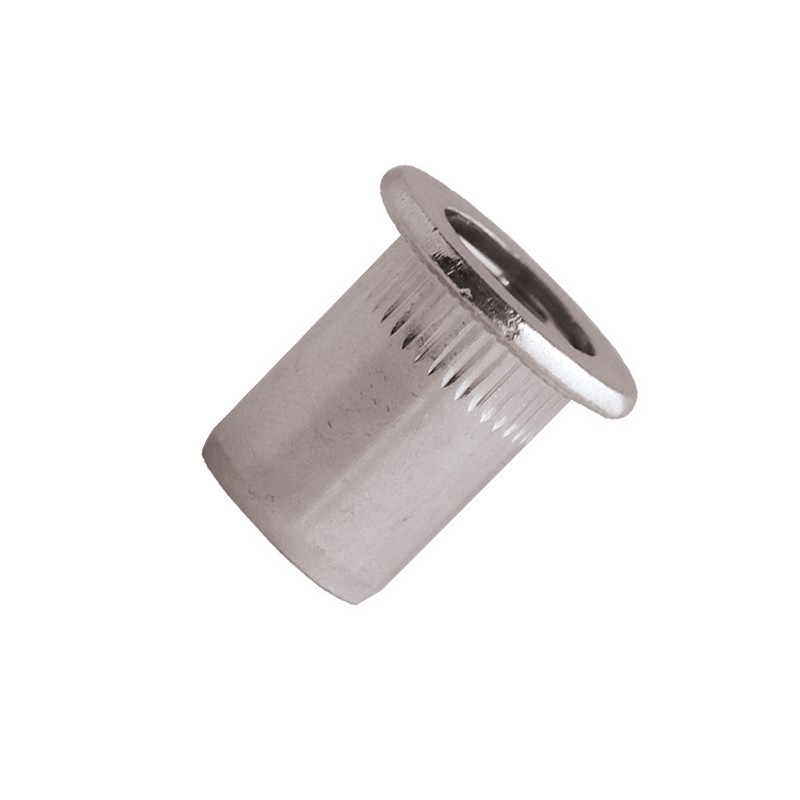

Écrou cylindrique borgne - Inox A2 - Tête plate

Download PDF file

Dimensions

Technical data

Diameter length ØDrill Shear Tensile G K Référence
Diamètre Ø perçage
mm
M4 16.0 6.0 2600 6800 0.5-2.0 9.0 ENBD0420
Diameter : M4
length : 16.0
ØDrill : 6.0
Shear : 2600
Tensile : 6800
G : 0.5-2.0
K : 9.0
M5 17.0 7.0 2900 11700 0.5-2.5 10.0 ENBD0525
Diameter : M5
length : 17.0
ØDrill : 7.0
Shear : 2900
Tensile : 11700
G : 0.5-2.5
K : 10.0
M6 19.0 9.0 4900 18000 0.5-3.0 12.3 ENBD0630
Diameter : M6
length : 19.0
ØDrill : 9.0
Shear : 4900
Tensile : 18000
G : 0.5-3.0
K : 12.3
M8 11.0 6800 24000 1.0-3.5 10.6 ENBD0830
Diameter : M8
length :
ØDrill : 11.0
Shear : 6800
Tensile : 24000
G : 1.0-3.5
K : 10.6
