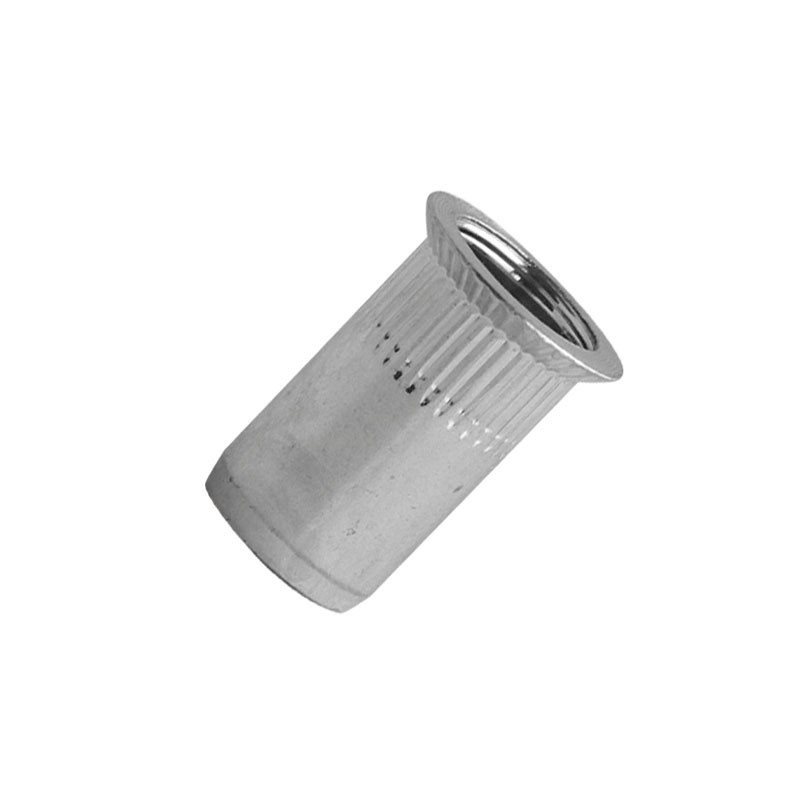

blind rivet nut - steel zinc plated - countersunk head 90°

Download PDF file

Dimensions

Technical data

Diameter length G K Shear ØDrill Tensile Référence
Diamètre Ø perçage
mm
M4 11,5 1.5-3.5 9.0 2200 6.0 8000 TCK0435
Diameter : M4
length : 11,5
G : 1.5-3.5
K : 9.0
Shear : 2200
ØDrill : 6.0
Tensile : 8000
M5 13,5 1.5-4.0 5.0 2300 7.0 11000 TCK0540
Diameter : M5
length : 13,5
G : 1.5-4.0
K : 5.0
Shear : 2300
ØDrill : 7.0
Tensile : 11000
M6 16,0 1.5-4.5 12.0 3700 9.0 17000 TCK0645
Diameter : M6
length : 16,0
G : 1.5-4.5
K : 12.0
Shear : 3700
ØDrill : 9.0
Tensile : 17000
M8 19,0 1.5-4.5 14.0 4800 11.0 31400 TCK0845
Diameter : M8
length : 19,0
G : 1.5-4.5
K : 14.0
Shear : 4800
ØDrill : 11.0
Tensile : 31400
M10 21,0 1.5-4.5 15.0 5300 13.0 35000 TCK1045
Diameter : M10
length : 21,0
G : 1.5-4.5
K : 15.0
Shear : 5300
ØDrill : 13.0
Tensile : 35000
M12 24,5 2.0-4.5 19.0 6800 16.0 48000 TCK1245
Diameter : M12
length : 24,5
G : 2.0-4.5
K : 19.0
Shear : 6800
ØDrill : 16.0
Tensile : 48000
M12 27,5 4.5-7.5 19.0 6800 16.0 48000 TCK1275
Diameter : M12
length : 27,5
G : 4.5-7.5
K : 19.0
Shear : 6800
ØDrill : 16.0
Tensile : 48000
