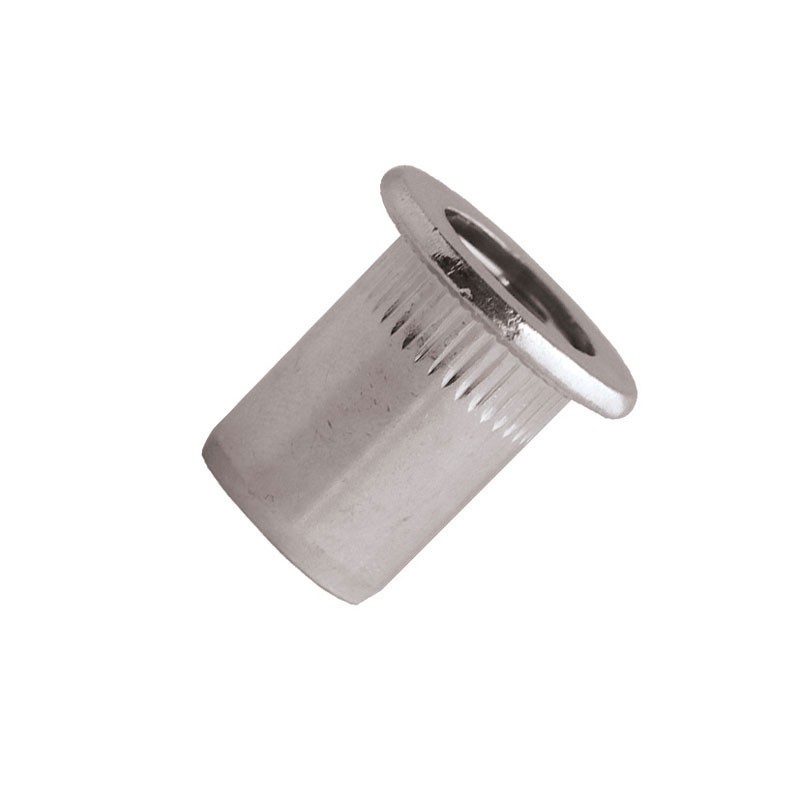

blind rivet nut - stainless steel A2 - cylindrical head
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
|||||||||
| M3 | 10,9 | 0.5-3.0 | 7 | 900 | 5.0 | 3800 | END0330 | |||
|
Diameter : M3 length : 10,9 G : 0.5-3.0 K : 7 Shear : 900 ØDrill : 5.0 Tensile : 3800 |
||||||||||
| M4 | 11,0 | 0.3-3.0 | 9 | 2600 | 6.0 | 6800 | END0430 | |||
|
Diameter : M4 length : 11,0 G : 0.3-3.0 K : 9 Shear : 2600 ØDrill : 6.0 Tensile : 6800 |
||||||||||
| M4 | 12,5 | 3.1-4.0 | 9 | 2600 | 6.0 | 6800 | END0440 | |||
|
Diameter : M4 length : 12,5 G : 3.1-4.0 K : 9 Shear : 2600 ØDrill : 6.0 Tensile : 6800 |
||||||||||
| M5 | 13,0 | 0.3-3.0 | 10 | 2900 | 7.0 | 11700 | END0530 | |||
|
Diameter : M5 length : 13,0 G : 0.3-3.0 K : 10 Shear : 2900 ØDrill : 7.0 Tensile : 11700 |
||||||||||
| M5 | 16,0 | 3.1-4.0 | 10 | 2900 | 7.0 | 11700 | END0540 | |||
|
Diameter : M5 length : 16,0 G : 3.1-4.0 K : 10 Shear : 2900 ØDrill : 7.0 Tensile : 11700 |
||||||||||
| M6 | 16,0 | 0.5-3.0 | 13 | 4900 | 9.0 | 18000 | END0630 | |||
|
Diameter : M6 length : 16,0 G : 0.5-3.0 K : 13 Shear : 4900 ØDrill : 9.0 Tensile : 18000 |
||||||||||
| M6 | 17,5 | 3.1-4.5 | 13 | 4900 | 9.0 | 18000 | END0645 | |||
|
Diameter : M6 length : 17,5 G : 3.1-4.5 K : 13 Shear : 4900 ØDrill : 9.0 Tensile : 18000 |
||||||||||
| M8 | 17,5 | 0.5-3.0 | 16 | 6800 | 11.0 | 24000 | END0830 | |||
|
Diameter : M8 length : 17,5 G : 0.5-3.0 K : 16 Shear : 6800 ØDrill : 11.0 Tensile : 24000 |
||||||||||
| M8 | 20,0 | 3.1-5.5 | 16 | 6800 | 11.0 | 24000 | END0855 | |||
|
Diameter : M8 length : 20,0 G : 3.1-5.5 K : 16 Shear : 6800 ØDrill : 11.0 Tensile : 24000 |
||||||||||
| M10 | 19,0 | 0.5-3.0 | 19 | 7800 | 13.0 | 29000 | END1030 | |||
|
Diameter : M10 length : 19,0 G : 0.5-3.0 K : 19 Shear : 7800 ØDrill : 13.0 Tensile : 29000 |
||||||||||
| M10 | 24,0 | 3.1-6.0 | 19 | 7800 | 13.0 | 29000 | END1060 | |||
|
Diameter : M10 length : 24,0 G : 3.1-6.0 K : 19 Shear : 7800 ØDrill : 13.0 Tensile : 29000 |
||||||||||
