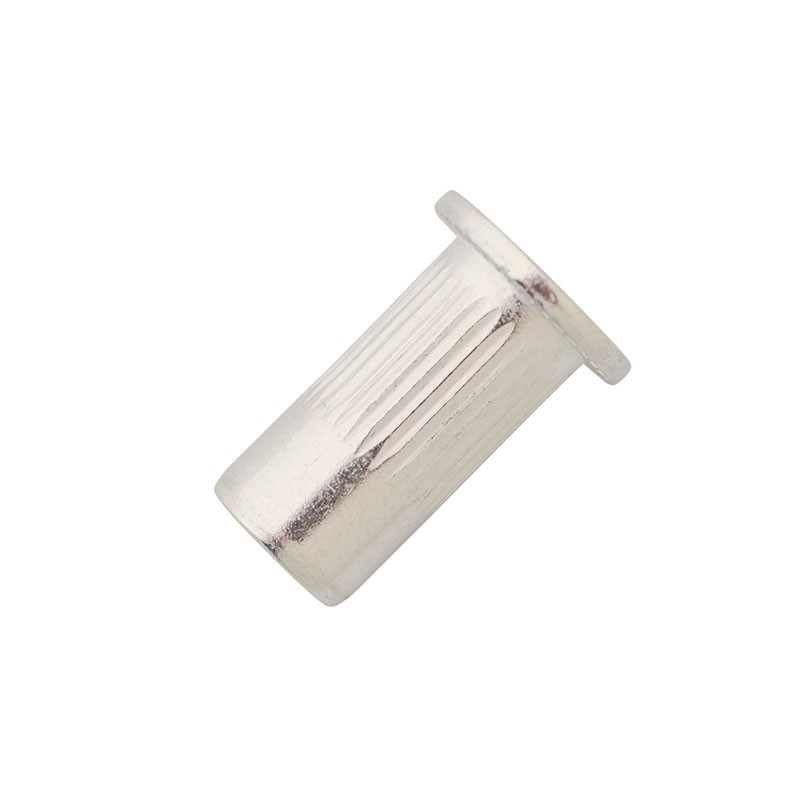

blind rivet nut - alu - cylindrical head
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
||||||||||
| M3 | 10,9 | 0.5-3.0 | 7.0 | 800 | 5.0 | 2400 | EAD0330 | ||||
|
Diameter : M3 length : 10,9 G : 0.5-3.0 K : 7.0 Shear : 800 ØDrill : 5.0 Tensile : 2400 |
|||||||||||
| M4 | 11,0 | 0.3-3.0 | 9.0 | 1000 | 6.0 | 2800 | EAD0430 | ||||
|
Diameter : M4 length : 11,0 G : 0.3-3.0 K : 9.0 Shear : 1000 ØDrill : 6.0 Tensile : 2800 |
|||||||||||
| M4 | 12,5 | 3.1-4.0 | 9.0 | 1000 | 6.0 | 2800 | EAD0440 | ||||
|
Diameter : M4 length : 12,5 G : 3.1-4.0 K : 9.0 Shear : 1000 ØDrill : 6.0 Tensile : 2800 |
|||||||||||
| M5 | 13,0 | 0.3-3.0 | 5.0 | 1100 | 7.0 | 4900 | EAD0530 | ||||
|
Diameter : M5 length : 13,0 G : 0.3-3.0 K : 5.0 Shear : 1100 ØDrill : 7.0 Tensile : 4900 |
|||||||||||
| M5 | 16,0 | 3.1-4.0 | 5.0 | 1100 | 7.0 | 4900 | EAD0540 | ||||
|
Diameter : M5 length : 16,0 G : 3.1-4.0 K : 5.0 Shear : 1100 ØDrill : 7.0 Tensile : 4900 |
|||||||||||
| M6 | 16,0 | 0.5-3.0 | 13.0 | 2200 | 9.0 | 9200 | EAD0630 | ||||
|
Diameter : M6 length : 16,0 G : 0.5-3.0 K : 13.0 Shear : 2200 ØDrill : 9.0 Tensile : 9200 |
|||||||||||
| M6 | 17,5 | 3.1-4.5 | 13.0 | 2200 | 9.0 | 9200 | EAD0645 | ||||
|
Diameter : M6 length : 17,5 G : 3.1-4.5 K : 13.0 Shear : 2200 ØDrill : 9.0 Tensile : 9200 |
|||||||||||
| M8 | 17,5 | 0.5-3.0 | 16.0 | 2400 | 11.0 | 14000 | EAD0830 | ||||
|
Diameter : M8 length : 17,5 G : 0.5-3.0 K : 16.0 Shear : 2400 ØDrill : 11.0 Tensile : 14000 |
|||||||||||
| M8 | 20,0 | 3.1-5.5 | 16.0 | 2400 | 11.0 | 14000 | EAD0855 | ||||
|
Diameter : M8 length : 20,0 G : 3.1-5.5 K : 16.0 Shear : 2400 ØDrill : 11.0 Tensile : 14000 |
|||||||||||
| M10 | 19,0 | 0.5-3.0 | 19.0 | 3800 | 13.0 | 21000 | EAD1030 | ||||
|
Diameter : M10 length : 19,0 G : 0.5-3.0 K : 19.0 Shear : 3800 ØDrill : 13.0 Tensile : 21000 |
|||||||||||
| M10 | 24,0 | 3.1-6.0 | 19.0 | 3800 | 13.0 | 21000 | EAD1060 | ||||
|
Diameter : M10 length : 24,0 G : 3.1-6.0 K : 19.0 Shear : 3800 ØDrill : 13.0 Tensile : 21000 |
|||||||||||
| M12 | 25,0 | 1.0-4.0 | 23.0 | 4800 | 16.0 | 30000 | EAD1240 | ||||
|
Diameter : M12 length : 25,0 G : 1.0-4.0 K : 23.0 Shear : 4800 ØDrill : 16.0 Tensile : 30000 |
|||||||||||
