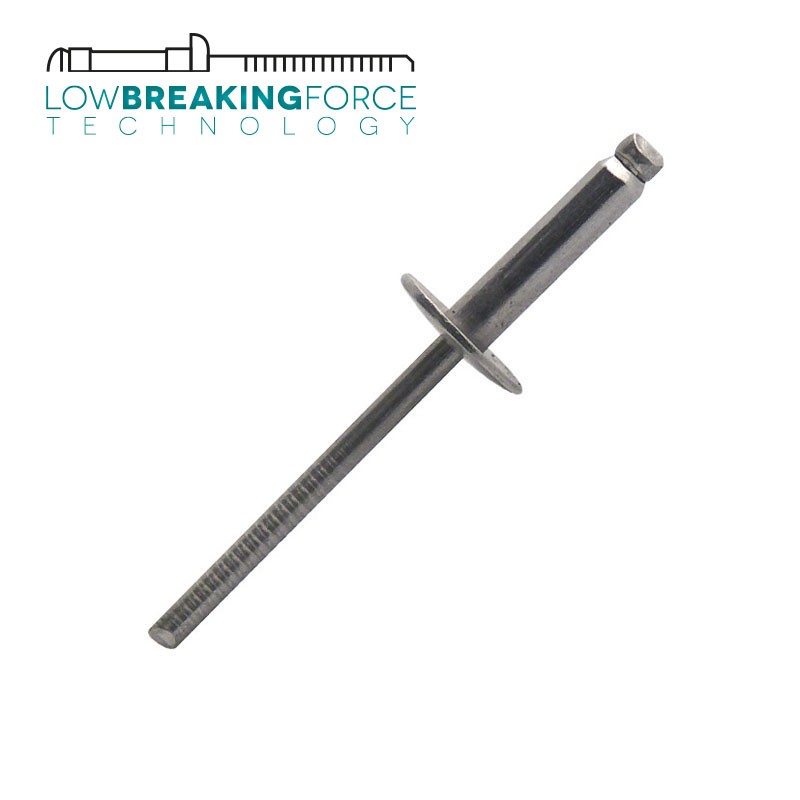

RIVET STANDARD - INOX A2/INOX A2 - TÊTE EXTRA LARGE

Download PDF file

Dimensions

Technical data

Diameter length Shear ØDrill Tensile G K Référence
Diamètre Ø perçage
mm
4.0 8.0 2700 Ø4.1 3500 2.5-4.5 12.0 BTX4008
Diameter : 4.0
length : 8.0
Shear : 2700
ØDrill : Ø4.1
Tensile : 3500
G : 2.5-4.5
K : 12.0
4.0 10.0 2700 Ø4.1 3500 4.5-6.5 12.0 BTX4010
Diameter : 4.0
length : 10.0
Shear : 2700
ØDrill : Ø4.1
Tensile : 3500
G : 4.5-6.5
K : 12.0
4.0 13.0 2700 Ø4.1 3500 6.5-9.5 12.0 BTX4013
Diameter : 4.0
length : 13.0
Shear : 2700
ØDrill : Ø4.1
Tensile : 3500
G : 6.5-9.5
K : 12.0
4.0 16.0 2700 Ø4.1 3500 9.5-12.0 12.0 BTX4016
Diameter : 4.0
length : 16.0
Shear : 2700
ØDrill : Ø4.1
Tensile : 3500
G : 9.5-12.0
K : 12.0
4.8 10.0 4000 Ø4.9 5000 2.5-5.0 16.0 BTX4810
Diameter : 4.8
length : 10.0
Shear : 4000
ØDrill : Ø4.9
Tensile : 5000
G : 2.5-5.0
K : 16.0
4.8 13.0 4000 Ø4.9 5000 5.0-8.5 16.0 BTX4813
Diameter : 4.8
length : 13.0
Shear : 4000
ØDrill : Ø4.9
Tensile : 5000
G : 5.0-8.5
K : 16.0
4.8 17.0 4000 Ø4.9 5000 8.5-12.0 16.0 BTX4817
Diameter : 4.8
length : 17.0
Shear : 4000
ØDrill : Ø4.9
Tensile : 5000
G : 8.5-12.0
K : 16.0
4.8 20.0 4000 Ø4.9 5000 12.0-15.5 16.0 BTX4820
Diameter : 4.8
length : 20.0
Shear : 4000
ØDrill : Ø4.9
Tensile : 5000
G : 12.0-15.5
K : 16.0
4.8 23.0 4000 Ø4.9 5000 15.5-18.5 16.0 BTX4823
Diameter : 4.8
length : 23.0
Shear : 4000
ØDrill : Ø4.9
Tensile : 5000
G : 15.5-18.5
K : 16.0
