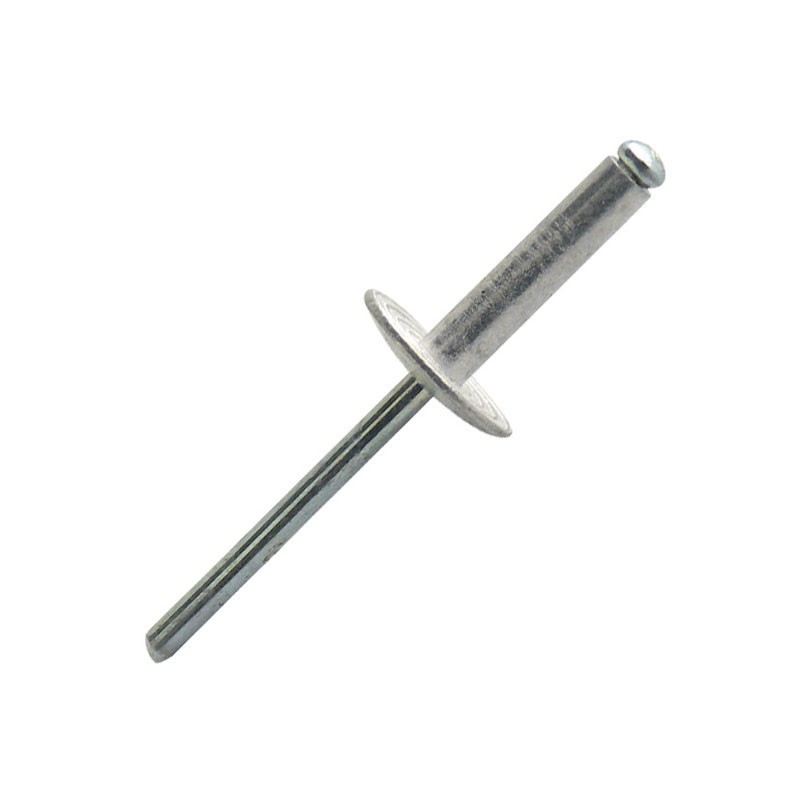

standard blind rivet - alu/steel - extra large head

Dimensions

Technical data

Diameter length G K Shear ØDrill Tensile Référence
Diamètre Ø perçage
mm
3,2 6,0 1.0-3.5 9.5 760 3.3 980 ASX3206
Diameter : 3,2
length : 6,0
G : 1.0-3.5
K : 9.5
Shear : 760
ØDrill : 3.3
Tensile : 980
3,2 8,0 3.5-5.0 9.5 760 3.3 980 ASX3208
Diameter : 3,2
length : 8,0
G : 3.5-5.0
K : 9.5
Shear : 760
ØDrill : 3.3
Tensile : 980
3,2 10,0 5.0-7.0 9.5 760 3.3 980 ASX3210
Diameter : 3,2
length : 10,0
G : 5.0-7.0
K : 9.5
Shear : 760
ØDrill : 3.3
Tensile : 980
3,2 12,0 7.0-9.0 9.5 760 3.3 980 ASX3212
Diameter : 3,2
length : 12,0
G : 7.0-9.0
K : 9.5
Shear : 760
ØDrill : 3.3
Tensile : 980
3,2 14,0 9.0-11.0 9.5 760 3.3 980 ASX3214
Diameter : 3,2
length : 14,0
G : 9.0-11.0
K : 9.5
Shear : 760
ØDrill : 3.3
Tensile : 980
4,0 8,0 3.0-5.0 12.0 1?080 4.0 1?580 ASX4008
Diameter : 4,0
length : 8,0
G : 3.0-5.0
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 10,0 5.0-6.5 12.0 1?080 4.0 1?580 ASX4010
Diameter : 4,0
length : 10,0
G : 5.0-6.5
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 12,0 6.5-8.5 12.0 1?080 4.0 1?580 ASX4012
Diameter : 4,0
length : 12,0
G : 6.5-8.5
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 14,0 9.0-10.5 12.0 1?080 4.0 1?580 ASX4014
Diameter : 4,0
length : 14,0
G : 9.0-10.5
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 16,0 10.5-12.5 12.0 1?080 4.0 1?580 ASX4016
Diameter : 4,0
length : 16,0
G : 10.5-12.5
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 18,0 12.5-15.0 12.0 1?080 4.0 1?580 ASX4018
Diameter : 4,0
length : 18,0
G : 12.5-15.0
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,0 20,0 15.0-17.0 12.0 1?080 4.0 1?580 ASX4020
Diameter : 4,0
length : 20,0
G : 15.0-17.0
K : 12.0
Shear : 1?080
ØDrill : 4.0
Tensile : 1?580
4,8 10,0 3.5-6.0 16.0 1?580 4.8 2?230 ASX4810
Diameter : 4,8
length : 10,0
G : 3.5-6.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 12,0 6.0-8.0 16.0 1?580 4.8 2?230 ASX4812
Diameter : 4,8
length : 12,0
G : 6.0-8.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 14,0 8.0-10.0 16.0 1?580 4.8 2?230 ASX4814
Diameter : 4,8
length : 14,0
G : 8.0-10.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 16,0 10.0-12.0 16.0 1?580 4.8 2?230 ASX4816
Diameter : 4,8
length : 16,0
G : 10.0-12.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 18,0 12.0-14.0 16.0 1?580 4.8 2?230 ASX4818
Diameter : 4,8
length : 18,0
G : 12.0-14.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 20,0 14.0-16.0 16.0 1?580 4.8 2?230 ASX4820
Diameter : 4,8
length : 20,0
G : 14.0-16.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 26,0 20.0-22.5 16.0 1?580 4.8 2?230 ASX4826
Diameter : 4,8
length : 26,0
G : 20.0-22.5
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 30,0 23.0-25.0 16.0 1?580 4.8 2?230 ASX4830
Diameter : 4,8
length : 30,0
G : 23.0-25.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
4,8 35,0 25.0-30.0 16.0 1?580 4.8 2?230 ASX4835
Diameter : 4,8
length : 35,0
G : 25.0-30.0
K : 16.0
Shear : 1?580
ØDrill : 4.8
Tensile : 2?230
