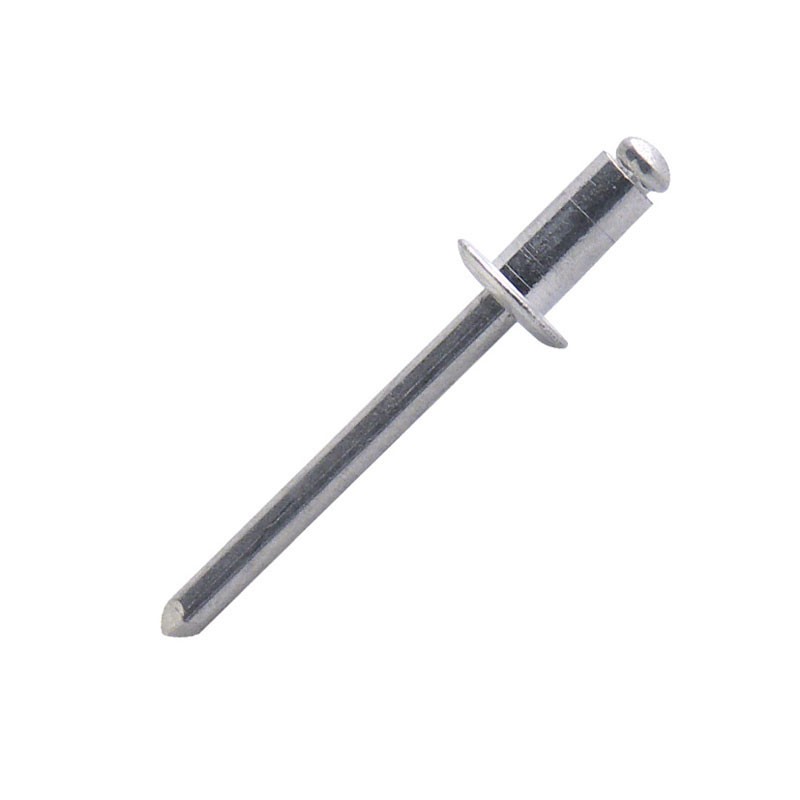

standard blind rivet - alu/alu - dome head

Dimensions

Technical data

Diameter length G Shear K ØDrill Tensile Référence
Diamètre Ø perçage
mm
3,2 6,0 1.5-3.5 534 6.5 3.3 667 HD3206
Diameter : 3,2
length : 6,0
G : 1.5-3.5
Shear : 534
K : 6.5
ØDrill : 3.3
Tensile : 667
3,2 8,0 3.5-5.0 534 6.5 3.3 667 HD3208
Diameter : 3,2
length : 8,0
G : 3.5-5.0
Shear : 534
K : 6.5
ØDrill : 3.3
Tensile : 667
3,2 10,0 5.0-7.0 534 6.5 3.3 667 HD3210
Diameter : 3,2
length : 10,0
G : 5.0-7.0
Shear : 534
K : 6.5
ØDrill : 3.3
Tensile : 667
3,2 12,0 7.0-8.5 534 6.5 3.3 667 HD3212
Diameter : 3,2
length : 12,0
G : 7.0-8.5
Shear : 534
K : 6.5
ØDrill : 3.3
Tensile : 667
3,2 16,0 10.5-13.0 534 6.5 3.3 667 HD3216
Diameter : 3,2
length : 16,0
G : 10.5-13.0
Shear : 534
K : 6.5
ØDrill : 3.3
Tensile : 667
4,0 6,0 1.5-3.5 845 8.0 4.1 1?022 HD4006
Diameter : 4,0
length : 6,0
G : 1.5-3.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 8,0 3.5-5.0 845 8.0 4.1 1?022 HD4008
Diameter : 4,0
length : 8,0
G : 3.5-5.0
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 10,0 5.0-6.5 845 8.0 4.1 1?022 HD4010
Diameter : 4,0
length : 10,0
G : 5.0-6.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 12,0 6.5-8.5 845 8.0 4.1 1?022 HD4012
Diameter : 4,0
length : 12,0
G : 6.5-8.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 14,0 8.5-10.5 845 8.0 4.1 1?022 HD4014
Diameter : 4,0
length : 14,0
G : 8.5-10.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 16,0 10.5-12.5 845 8.0 4.1 1?022 HD4016
Diameter : 4,0
length : 16,0
G : 10.5-12.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 18,0 12.5-14.5 845 8.0 4.1 1?022 HD4018
Diameter : 4,0
length : 18,0
G : 12.5-14.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,0 20,0 14.5-16.5 845 8.0 4.1 1?022 HD4020
Diameter : 4,0
length : 20,0
G : 14.5-16.5
Shear : 845
K : 8.0
ØDrill : 4.1
Tensile : 1?022
4,8 8,0 3.0-4.5 1?155 9.5 4.9 1?422 HD4808
Diameter : 4,8
length : 8,0
G : 3.0-4.5
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 10,0 4.5-6.0 1?155 9.5 4.9 1?422 HD4810
Diameter : 4,8
length : 10,0
G : 4.5-6.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 12,0 6.0-7.5 1?155 9.5 4.9 1?422 HD4812
Diameter : 4,8
length : 12,0
G : 6.0-7.5
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 14,0 7.5-9.0 1?155 9.5 4.9 1?422 HD4814
Diameter : 4,8
length : 14,0
G : 7.5-9.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 16,0 9.0-11.5 1?155 9.5 4.9 1?422 HD4816
Diameter : 4,8
length : 16,0
G : 9.0-11.5
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 18,0 11.5-13.0 1?155 9.5 4.9 1?422 HD4818
Diameter : 4,8
length : 18,0
G : 11.5-13.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 20,0 13.0-15.0 1?155 9.5 4.9 1?422 HD4820
Diameter : 4,8
length : 20,0
G : 13.0-15.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 25,0 15.0-20.0 1?155 9.5 4.9 1?422 HD4825
Diameter : 4,8
length : 25,0
G : 15.0-20.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
4,8 30,0 20.0-25.0 1?155 9.5 4.9 1?422 HD4830
Diameter : 4,8
length : 30,0
G : 20.0-25.0
Shear : 1?155
K : 9.5
ØDrill : 4.9
Tensile : 1?422
