Scell-it
UD
udrivet-multi-serrage-alu-acier-tete-plate

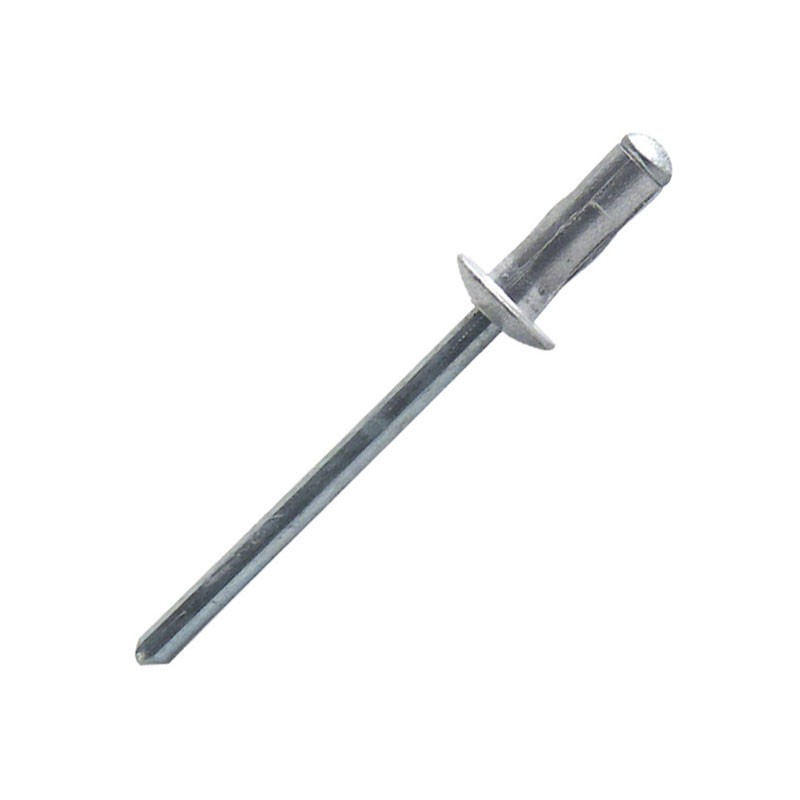

multigrip blind rivet - alu/steel - dome head
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
|||||||||||||
| 3,2 | 6,0 | 1.0-4.0 | 6.0 | 680 | 3.3 | 980 | UD3206 | |||||||
|
Diameter : 3,2 length : 6,0 G : 1.0-4.0 K : 6.0 Shear : 680 ØDrill : 3.3 Tensile : 980 |
||||||||||||||
| 3,2 | 8,0 | 1.0-5.0 | 6.0 | 680 | 3.3 | 980 | UD3208 | |||||||
|
Diameter : 3,2 length : 8,0 G : 1.0-5.0 K : 6.0 Shear : 680 ØDrill : 3.3 Tensile : 980 |
||||||||||||||
| 3,2 | 9,5 | 2.5-7.0 | 6.0 | 680 | 3.3 | 980 | UD3210 | |||||||
|
Diameter : 3,2 length : 9,5 G : 2.5-7.0 K : 6.0 Shear : 680 ØDrill : 3.3 Tensile : 980 |
||||||||||||||
| 3,2 | 12,7 | 4.5-9.0 | 6.0 | 680 | 3.3 | 980 | UD3212 | |||||||
|
Diameter : 3,2 length : 12,7 G : 4.5-9.0 K : 6.0 Shear : 680 ØDrill : 3.3 Tensile : 980 |
||||||||||||||
| 4,0 | 6,0 | 1.0-3.5 | 6.0 | 1?150 | 4.1 | 1?600 | UD4006 | |||||||
|
Diameter : 4,0 length : 6,0 G : 1.0-3.5 K : 6.0 Shear : 1?150 ØDrill : 4.1 Tensile : 1?600 |
||||||||||||||
| 4,0 | 9,5 | 1.5-6.5 | 6.0 | 1?150 | 4.1 | 1?600 | UD4010 | |||||||
|
Diameter : 4,0 length : 9,5 G : 1.5-6.5 K : 6.0 Shear : 1?150 ØDrill : 4.1 Tensile : 1?600 |
||||||||||||||
| 4,0 | 12,7 | 4.5-9.0 | 6.0 | 1?150 | 4.1 | 1?600 | UD4012 | |||||||
|
Diameter : 4,0 length : 12,7 G : 4.5-9.0 K : 6.0 Shear : 1?150 ØDrill : 4.1 Tensile : 1?600 |
||||||||||||||
| 4,0 | 17,0 | 8.5-13.0 | 6.0 | 1?150 | 4.1 | 1?600 | UD4016 | |||||||
|
Diameter : 4,0 length : 17,0 G : 8.5-13.0 K : 6.0 Shear : 1?150 ØDrill : 4.1 Tensile : 1?600 |
||||||||||||||
| 4,8 | 10,3 | 1.0-6.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4810 | |||||||
|
Diameter : 4,8 length : 10,3 G : 1.0-6.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 12,0 | 2.0-8.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4812 | |||||||
|
Diameter : 4,8 length : 12,0 G : 2.0-8.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 15,1 | 5.0-10.5 | 9.5 | 1?500 | 4.9 | 2?350 | UD4815 | |||||||
|
Diameter : 4,8 length : 15,1 G : 5.0-10.5 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 17,0 | 7.0-12.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4816 | |||||||
|
Diameter : 4,8 length : 17,0 G : 7.0-12.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 20,0 | 10.0-16.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4820 | |||||||
|
Diameter : 4,8 length : 20,0 G : 10.0-16.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 24,8 | 12.5-20.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4825 | |||||||
|
Diameter : 4,8 length : 24,8 G : 12.5-20.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
| 4,8 | 30,0 | 16.5-24.0 | 9.5 | 1?500 | 4.9 | 2?350 | UD4830 | |||||||
|
Diameter : 4,8 length : 30,0 G : 16.5-24.0 K : 9.5 Shear : 1?500 ØDrill : 4.9 Tensile : 2?350 |
||||||||||||||
