wadrivet-etanche-alu-acier-tete-plate

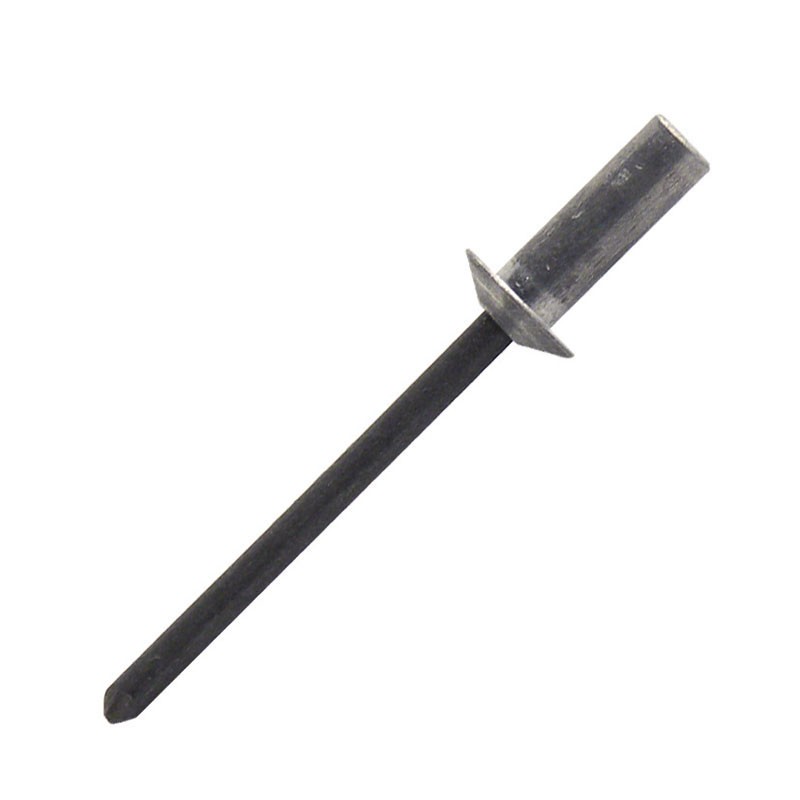

sealed blind rivet alu/steel - dome head
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
|||||||||||||||||
| 3,2 | 6,5 | 0.5-2.0 | 6.0 | 1070 | 3.3 | 1245 | WAD3206 | |||||||||||
|
Diameter : 3,2 length : 6,5 G : 0.5-2.0 K : 6.0 Shear : 1070 ØDrill : 3.3 Tensile : 1245 |
||||||||||||||||||
| 3,2 | 8,0 | 2.0-3.5 | 6.0 | 1070 | 3.3 | 1245 | WAD3208 | |||||||||||
|
Diameter : 3,2 length : 8,0 G : 2.0-3.5 K : 6.0 Shear : 1070 ØDrill : 3.3 Tensile : 1245 |
||||||||||||||||||
| 3,2 | 9,5 | 3.5-5.0 | 6.0 | 1070 | 3.3 | 1245 | WAD3210 | |||||||||||
|
Diameter : 3,2 length : 9,5 G : 3.5-5.0 K : 6.0 Shear : 1070 ØDrill : 3.3 Tensile : 1245 |
||||||||||||||||||
| 3,2 | 12,7 | 6.5-8.0 | 6.0 | 1070 | 3.3 | 1245 | WAD3212 | |||||||||||
|
Diameter : 3,2 length : 12,7 G : 6.5-8.0 K : 6.0 Shear : 1070 ØDrill : 3.3 Tensile : 1245 |
||||||||||||||||||
| 4,0 | 8,0 | 0.5-3.5 | 8.0 | 1710 | 4.1 | 2240 | WAD4008 | |||||||||||
|
Diameter : 4,0 length : 8,0 G : 0.5-3.5 K : 8.0 Shear : 1710 ØDrill : 4.1 Tensile : 2240 |
||||||||||||||||||
| 4,0 | 9,5 | 3.5-4.5 | 8.0 | 1710 | 4.1 | 2240 | WAD4010 | |||||||||||
|
Diameter : 4,0 length : 9,5 G : 3.5-4.5 K : 8.0 Shear : 1710 ØDrill : 4.1 Tensile : 2240 |
||||||||||||||||||
| 4,0 | 12,7 | 6.5-8.0 | 8.0 | 1710 | 4.1 | 2240 | WAD4012 | |||||||||||
|
Diameter : 4,0 length : 12,7 G : 6.5-8.0 K : 8.0 Shear : 1710 ØDrill : 4.1 Tensile : 2240 |
||||||||||||||||||
| 4,0 | 15,0 | 8.0-10.5 | 8.0 | 1710 | 4.1 | 2240 | WAD4015 | |||||||||||
|
Diameter : 4,0 length : 15,0 G : 8.0-10.5 K : 8.0 Shear : 1710 ØDrill : 4.1 Tensile : 2240 |
||||||||||||||||||
| 4,8 | 8,0 | 1.0-3.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4808 | |||||||||||
|
Diameter : 4,8 length : 8,0 G : 1.0-3.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 9,0 | 2.5-4.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4809 | |||||||||||
|
Diameter : 4,8 length : 9,0 G : 2.5-4.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 9,5 | 3.0-4.5 | 9.5 | 2230 | 4.9 | 3070 | WAD4810 | |||||||||||
|
Diameter : 4,8 length : 9,5 G : 3.0-4.5 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 12,5 | 6.0-7.5 | 9.5 | 2230 | 4.9 | 3070 | WAD4812 | |||||||||||
|
Diameter : 4,8 length : 12,5 G : 6.0-7.5 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 14,0 | 7.5-9.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4814 | |||||||||||
|
Diameter : 4,8 length : 14,0 G : 7.5-9.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 16,0 | 9.0-11.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4816 | |||||||||||
|
Diameter : 4,8 length : 16,0 G : 9.0-11.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 18,0 | 11.0-13.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4818 | |||||||||||
|
Diameter : 4,8 length : 18,0 G : 11.0-13.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 21,0 | 13.0-16.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4821 | |||||||||||
|
Diameter : 4,8 length : 21,0 G : 13.0-16.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 4,8 | 25,0 | 16.0-20.0 | 9.5 | 2230 | 4.9 | 3070 | WAD4825 | |||||||||||
|
Diameter : 4,8 length : 25,0 G : 16.0-20.0 K : 9.5 Shear : 2230 ØDrill : 4.9 Tensile : 3070 |
||||||||||||||||||
| 6,4 | 12,5 | 1.5-6.0 | 12.7 | 3950 | 6.5 | 5000 | WAD6412 | |||||||||||
|
Diameter : 6,4 length : 12,5 G : 1.5-6.0 K : 12.7 Shear : 3950 ØDrill : 6.5 Tensile : 5000 |
||||||||||||||||||
| 6,4 | 16,0 | 6.0-8.0 | 12.7 | 3950 | 6.5 | 5000 | WAD6416 | |||||||||||
|
Diameter : 6,4 length : 16,0 G : 6.0-8.0 K : 12.7 Shear : 3950 ØDrill : 6.5 Tensile : 5000 |
||||||||||||||||||
