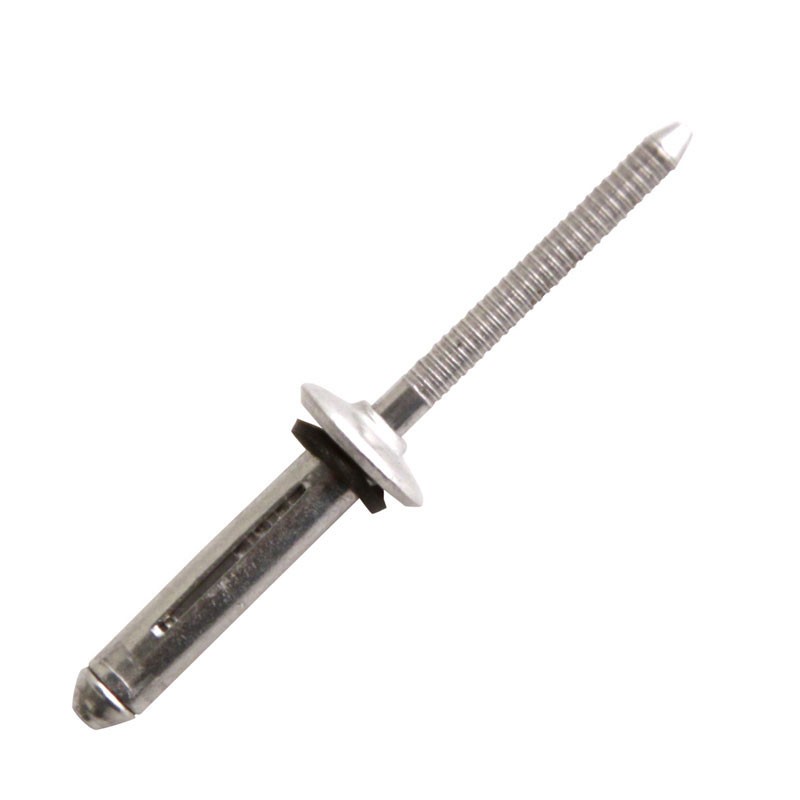

triform rivet - alu/alu - dome head - EPDM washer

Download PDF file

Dimensions

Technical data

Diameter length Shear ØDrill Tensile G K Référence
Diamètre Ø perçage
mm
5.2 17.5 3290 Ø5.4 2040 0.5-4.8 11.7 WED5217
Diameter : 5.2
length : 17.5
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 0.5-4.8
K : 11.7
5.2 3290 Ø5.4 2040 1.5-6.4 11.7 WED5219
Diameter : 5.2
length :
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 1.5-6.4
K : 11.7
5.2 3290 Ø5.4 2040 4.8-9.5 11.7 WED5222
Diameter : 5.2
length :
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 4.8-9.5
K : 11.7
5.2 3290 Ø5.4 2040 7.9-12.7 11.7 WED5225
Diameter : 5.2
length :
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 7.9-12.7
K : 11.7
5.2 3290 Ø5.4 2040 11.1-15.9 11.7 WED5229
Diameter : 5.2
length :
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 11.1-15.9
K : 11.7
5.2 3290 Ø5.4 2040 14.3-19.1 11.7 WED5232
Diameter : 5.2
length :
Shear : 3290
ØDrill : Ø5.4
Tensile : 2040
G : 14.3-19.1
K : 11.7
7.7 6650 Ø7.8 4800 1.1-9.5 19.0 WED7728
Diameter : 7.7
length :
Shear : 6650
ØDrill : Ø7.8
Tensile : 4800
G : 1.1-9.5
K : 19.0
