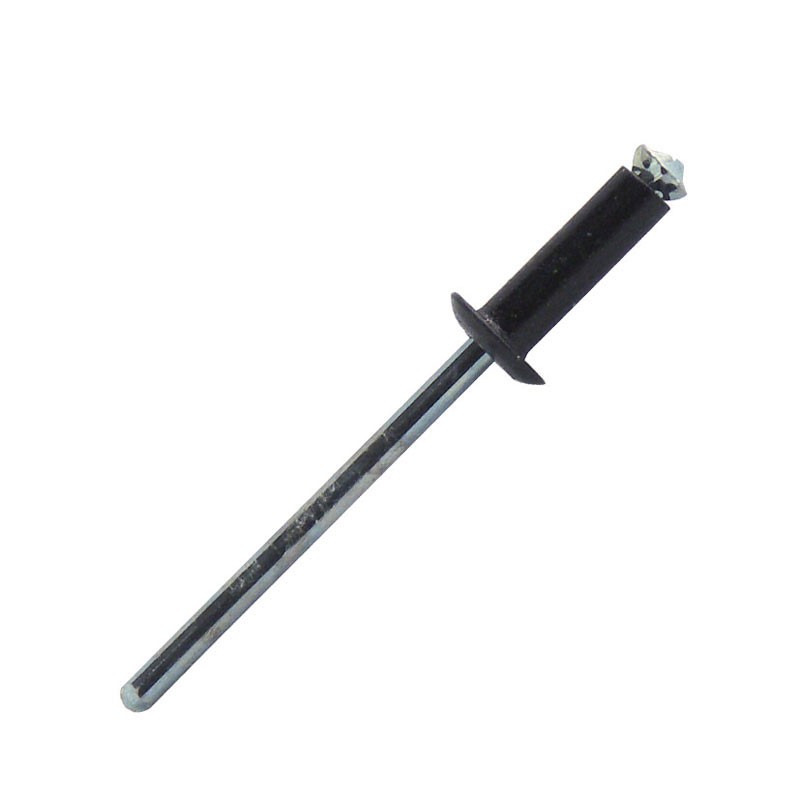

peel rivet - alu/alu - dome head - RAL9005

Download PDF file

Dimensions

Technical data

Diameter length Shear ØDrill Tensile G K Référence
Diamètre Ø perçage
mm
4,0 10,0 1260 4.2 1150 1.5-5.0 8.0 PBD4010
Diameter : 4,0
length : 10,0
Shear : 1260
ØDrill : 4.2
Tensile : 1150
G : 1.5-5.0
K : 8.0
4,0 12,0 1260 4.2 1150 4.0-6.5 8.0 PBD4012
Diameter : 4,0
length : 12,0
Shear : 1260
ØDrill : 4.2
Tensile : 1150
G : 4.0-6.5
K : 8.0
4,0 16,0 1260 4.2 1150 8.0-11.0 8.0 PBD4016
Diameter : 4,0
length : 16,0
Shear : 1260
ØDrill : 4.2
Tensile : 1150
G : 8.0-11.0
K : 8.0
4,0 20,0 1260 4.2 1150 12.0-15.0 8.0 PBD4020
Diameter : 4,0
length : 20,0
Shear : 1260
ØDrill : 4.2
Tensile : 1150
G : 12.0-15.0
K : 8.0
4,8 12,0 1855 5.2 1600 2.0-6.0 9.5 PBD4812
Diameter : 4,8
length : 12,0
Shear : 1855
ØDrill : 5.2
Tensile : 1600
G : 2.0-6.0
K : 9.5
4,8 16,0 1855 5.2 1600 6.0-10.0 9.5 PBD4816
Diameter : 4,8
length : 16,0
Shear : 1855
ØDrill : 5.2
Tensile : 1600
G : 6.0-10.0
K : 9.5
4,8 20,0 1855 5.2 1600 10.0-14.0 9.5 PBD4820
Diameter : 4,8
length : 20,0
Shear : 1855
ØDrill : 5.2
Tensile : 1600
G : 10.0-14.0
K : 9.5
4,8 25,0 1855 5.2 1600 16.0-19.0 9.5 PBD4825
Diameter : 4,8
length : 25,0
Shear : 1855
ØDrill : 5.2
Tensile : 1600
G : 16.0-19.0
K : 9.5
