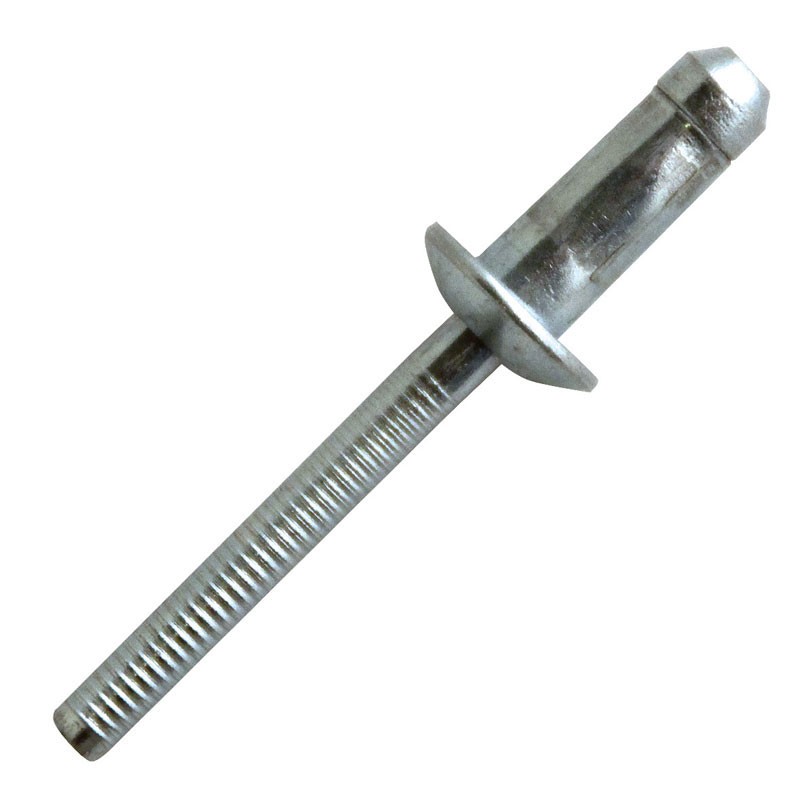

structural rivet hyperiv - steel/steel - dome head

Dimensions

Technical data

Diameter length G K Shear ØDrill Tensile Référence
Diamètre Ø perçage
mm
3.2 7.0 1.0-3.0 6.0 1200 3.4 1300 HPSD32070
Diameter : 3.2
length : 7.0
G : 1.0-3.0
K : 6.0
Shear : 1200
ØDrill : 3.4
Tensile : 1300
3.2 9.0 3.0-5.0 6.0 1200 3.4 1300 HPSD32090
Diameter : 3.2
length : 9.0
G : 3.0-5.0
K : 6.0
Shear : 1200
ØDrill : 3.4
Tensile : 1300
3.2 5.0-7.0 6.0 1200 3.4 1300 HPSD32110
Diameter : 3.2
length :
G : 5.0-7.0
K : 6.0
Shear : 1200
ØDrill : 3.4
Tensile : 1300
4.0 1.0-3.0 7.8 2400 4.2 2600 HPSD40080
Diameter : 4.0
length :
G : 1.0-3.0
K : 7.8
Shear : 2400
ØDrill : 4.2
Tensile : 2600
4.0 3.0-5.0 7.8 2400 4.2 2600 HPSD40100
Diameter : 4.0
length :
G : 3.0-5.0
K : 7.8
Shear : 2400
ØDrill : 4.2
Tensile : 2600
4.0 5.0-7.0 7.8 2400 4.2 2600 HPSD40120
Diameter : 4.0
length :
G : 5.0-7.0
K : 7.8
Shear : 2400
ØDrill : 4.2
Tensile : 2600
4.8 1.5-3.5 9.3 3600 5.0 3500 HPSD48095
Diameter : 4.8
length :
G : 1.5-3.5
K : 9.3
Shear : 3600
ØDrill : 5.0
Tensile : 3500
4.8 3.5-6.0 9.3 3600 5.0 3500 HPSD48120
Diameter : 4.8
length :
G : 3.5-6.0
K : 9.3
Shear : 3600
ØDrill : 5.0
Tensile : 3500
4.8 6.0-8.5 9.3 3600 5.0 3500 HPSD48145
Diameter : 4.8
length :
G : 6.0-8.5
K : 9.3
Shear : 3600
ØDrill : 5.0
Tensile : 3500
4.8 16.5 8.5-11.0 9.3 3600 5.0 3500 HPSD48160
Diameter : 4.8
length : 16.5
G : 8.5-11.0
K : 9.3
Shear : 3600
ØDrill : 5.0
Tensile : 3500
4.8 11.0-13.5 9.3 3600 5.0 3500 HPSD48200
Diameter : 4.8
length :
G : 11.0-13.5
K : 9.3
Shear : 3600
ØDrill : 5.0
Tensile : 3500
6.4 2.8-4.8 13.4 10200 6.8 7150 HPSD64100
Diameter : 6.4
length :
G : 2.8-4.8
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
6.4 4.8-6.8 13.4 10200 6.8 7150 HPSD64120
Diameter : 6.4
length :
G : 4.8-6.8
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
6.4 6.8-8.8 13.4 10200 6.8 7150 HPSD64140
Diameter : 6.4
length :
G : 6.8-8.8
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
6.4 8.8-10.8 13.4 10200 6.8 7150 HPSD64160
Diameter : 6.4
length :
G : 8.8-10.8
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
6.4 10.8-12.8 13.4 10200 6.8 7150 HPSD64180
Diameter : 6.4
length :
G : 10.8-12.8
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
6.4 11.0-14.5 13.4 10200 6.8 7150 HPSD64200
Diameter : 6.4
length :
G : 11.0-14.5
K : 13.4
Shear : 10200
ØDrill : 6.8
Tensile : 7150
7.8 4.0-7.0 16.0 14100 8.2 9300 HPSD78140
Diameter : 7.8
length :
G : 4.0-7.0
K : 16.0
Shear : 14100
ØDrill : 8.2
Tensile : 9300
7.8 13.0-16.0 16.0 14100 8.2 9300 HPSD78220
Diameter : 7.8
length :
G : 13.0-16.0
K : 16.0
Shear : 14100
ØDrill : 8.2
Tensile : 9300
4.0 7.0-9.0 7.8 2400 4.2 2600 HPSD40150
Diameter : 4.0
length :
G : 7.0-9.0
K : 7.8
Shear : 2400
ØDrill : 4.2
Tensile : 2600
6.0 1.5-4.0 12.0 4200 6.4 5400 HPSD60110
Diameter : 6.0
length :
G : 1.5-4.0
K : 12.0
Shear : 4200
ØDrill : 6.4
Tensile : 5400
6.0 3.0-6.0 12.0 5400 6.4 5400 HPSD60140
Diameter : 6.0
length :
G : 3.0-6.0
K : 12.0
Shear : 5400
ØDrill : 6.4
Tensile : 5400
6.0 6.0-9.0 12.0 8500 6.4 5400 HPSD60170
Diameter : 6.0
length :
G : 6.0-9.0
K : 12.0
Shear : 8500
ØDrill : 6.4
Tensile : 5400
6.0 9.0-12.0 12.0 8500 6.4 5400 HPSD60200
Diameter : 6.0
length :
G : 9.0-12.0
K : 12.0
Shear : 8500
ØDrill : 6.4
Tensile : 5400
