HPTD

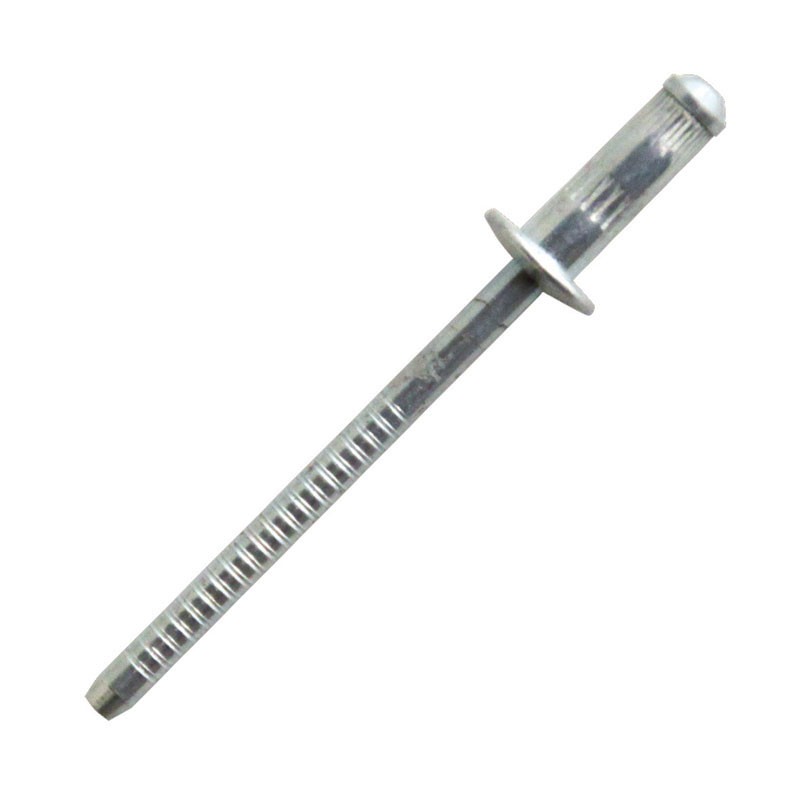

hptdrivet-de-structure-hyperiv-inox-a2-inox-a2-tete-plate
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
||||||||||||||
| 3.2 | 7.0 | 1.0-3.0 | 6.0 | 1600 | 3.4 | 1600 | HPTD32070 | ||||||||
|
Diameter : 3.2 length : 7.0 G : 1.0-3.0 K : 6.0 Shear : 1600 ØDrill : 3.4 Tensile : 1600 |
|||||||||||||||
| 3.2 | 9.0 | 3.0-5.0 | 6.0 | 1600 | 3.4 | 1600 | HPTD32090 | ||||||||
|
Diameter : 3.2 length : 9.0 G : 3.0-5.0 K : 6.0 Shear : 1600 ØDrill : 3.4 Tensile : 1600 |
|||||||||||||||
| 3.2 | 5.0-7.0 | 6.0 | 1600 | 3.4 | 1600 | HPTD32110 | |||||||||
|
Diameter : 3.2 length : G : 5.0-7.0 K : 6.0 Shear : 1600 ØDrill : 3.4 Tensile : 1600 |
|||||||||||||||
| 4.0 | 1.0-3.0 | 7.8 | 2800 | 4.2 | 2800 | HPTD40080 | |||||||||
|
Diameter : 4.0 length : G : 1.0-3.0 K : 7.8 Shear : 2800 ØDrill : 4.2 Tensile : 2800 |
|||||||||||||||
| 4.0 | 3.0-5.0 | 7.8 | 2800 | 4.2 | 2800 | HPTD40100 | |||||||||
|
Diameter : 4.0 length : G : 3.0-5.0 K : 7.8 Shear : 2800 ØDrill : 4.2 Tensile : 2800 |
|||||||||||||||
| 4.0 | 5.0-7.0 | 7.8 | 2800 | 4.2 | 2800 | HPTD40120 | |||||||||
|
Diameter : 4.0 length : G : 5.0-7.0 K : 7.8 Shear : 2800 ØDrill : 4.2 Tensile : 2800 |
|||||||||||||||
| 4.8 | 1.5-3.5 | 9.3 | 5200 | 4.8 | 4800 | HPTD48095 | |||||||||
|
Diameter : 4.8 length : G : 1.5-3.5 K : 9.3 Shear : 5200 ØDrill : 4.8 Tensile : 4800 |
|||||||||||||||
| 4.8 | 3.5-6.0 | 9.3 | 5200 | 4.8 | 4800 | HPTD48120 | |||||||||
|
Diameter : 4.8 length : G : 3.5-6.0 K : 9.3 Shear : 5200 ØDrill : 4.8 Tensile : 4800 |
|||||||||||||||
| 4.8 | 6.0-8.5 | 9.3 | 5200 | 4.8 | 4800 | HPTD48145 | |||||||||
|
Diameter : 4.8 length : G : 6.0-8.5 K : 9.3 Shear : 5200 ØDrill : 4.8 Tensile : 4800 |
|||||||||||||||
| 4.8 | 7.0-10.0 | 9.3 | 5200 | 4.8 | 4800 | HPTD48200 | |||||||||
|
Diameter : 4.8 length : G : 7.0-10.0 K : 9.3 Shear : 5200 ØDrill : 4.8 Tensile : 4800 |
|||||||||||||||
| 6.4 | 2.8-4.8 | 13.4 | 14000 | 6.4 | 8500 | HPTD64100 | |||||||||
|
Diameter : 6.4 length : G : 2.8-4.8 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
| 6.4 | 4.8-6.8 | 13.4 | 14000 | 6.4 | 8500 | HPTD64120 | |||||||||
|
Diameter : 6.4 length : G : 4.8-6.8 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
| 6.4 | 6.8-8.8 | 13.4 | 14000 | 6.4 | 8500 | HPTD64140 | |||||||||
|
Diameter : 6.4 length : G : 6.8-8.8 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
| 6.4 | 16.5 | 8.8-10.8 | 13.4 | 14000 | 6.4 | 8500 | HPTD64160 | ||||||||
|
Diameter : 6.4 length : 16.5 G : 8.8-10.8 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
| 6.4 | 18.5 | 10.8-12.8 | 13.4 | 14000 | 6.4 | 8500 | HPTD64180 | ||||||||
|
Diameter : 6.4 length : 18.5 G : 10.8-12.8 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
| 6.4 | 11.0-14.5 | 13.4 | 14000 | 6.4 | 8500 | HPTD64200 | |||||||||
|
Diameter : 6.4 length : G : 11.0-14.5 K : 13.4 Shear : 14000 ØDrill : 6.4 Tensile : 8500 |
|||||||||||||||
