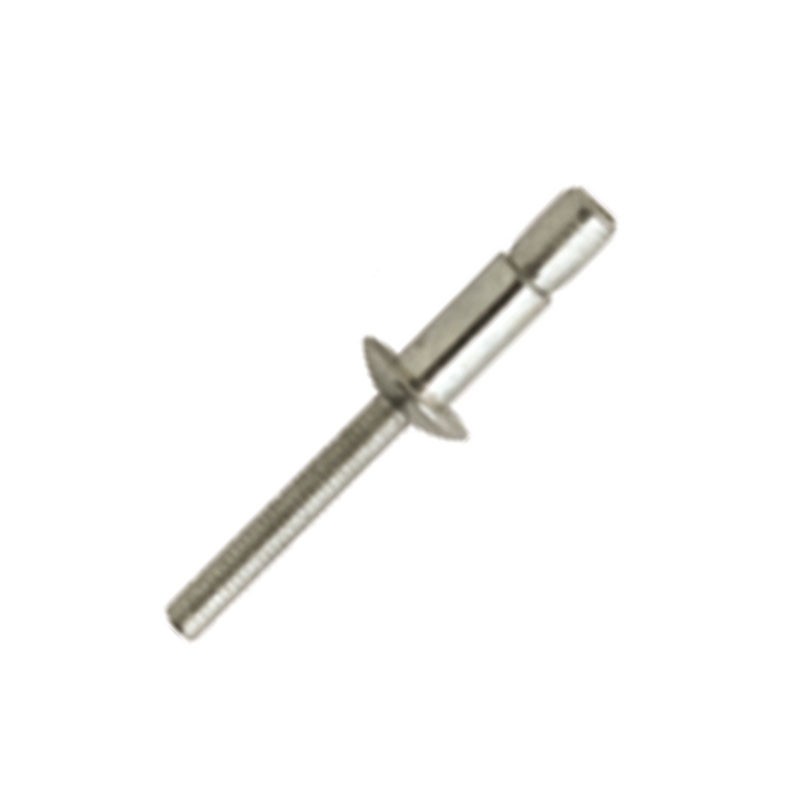

structural rivet superiv - alu/alu - dome head

Download PDF file

Dimensions

Technical data

Diamètre Longueur ØDrill Shear Tensile G K Référence
Diamètre Longueur
mm
Ø perçage
mm
4.8 10.3 Ø5.0 2500 2000 1.6-6.9 10.16 SPHD48100
Diamètre : 4.8
Longueur : 10.3
ØDrill : Ø5.0
Shear : 2500
Tensile : 2000
G : 1.6-6.9
K : 10.16
4.8 13.5 Ø5.0 2500 2000 5.4-11.1 10.16 SPHD48140
Diamètre : 4.8
Longueur : 13.5
ØDrill : Ø5.0
Shear : 2500
Tensile : 2000
G : 5.4-11.1
K : 10.16
6.4 14.0 Ø6.8 5800 3800 2.0-9.5 13.46 SPHD64140
Diamètre : 6.4
Longueur : 14.0
ØDrill : Ø6.8
Shear : 5800
Tensile : 3800
G : 2.0-9.5
K : 13.46
6.4 19.0 Ø6.8 5800 3800 8.9-15.9 13.46 SPHD64200
Diamètre : 6.4
Longueur : 19.0
ØDrill : Ø6.8
Shear : 5800
Tensile : 3800
G : 8.9-15.9
K : 13.46
9.8 21.0 Ø10.1 8452 13122 3.1-14.5 19.00 SPHD100210
Diamètre : 9.8
Longueur : 21.0
ØDrill : Ø10.1
Shear : 8452
Tensile : 13122
G : 3.1-14.5
K : 19.00
