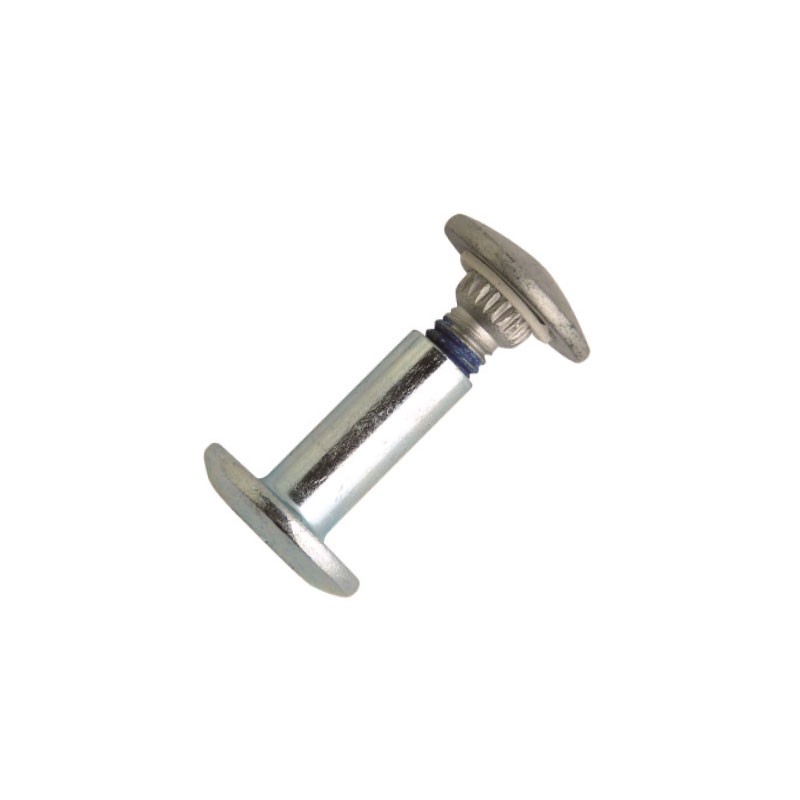

pin and collar - steel/steel - extra large dome head

TT

Dimensions

Technical data

Diamètre Longueur G Shear ØDrill Colour Tensile B A Référence
Diamètre Longueur
mm
Ø perçage
mm
Ø10.3 16.0 15.5-17.4 14000 Ø10.1 White 20000 9.52 5.5 TT0B-TBN1
Diamètre : Ø10.3
Longueur : 16.0
G : 15.5-17.4
Shear : 14000
ØDrill : Ø10.1
Colour : White
Tensile : 20000
B : 9.52
A : 5.5
Ø10.3 16.0 18.5-20.5 14000 Ø10.1 White 20000 12.70 5.5 TT0B-TBN2
Diamètre : Ø10.3
Longueur : 16.0
G : 18.5-20.5
Shear : 14000
ØDrill : Ø10.1
Colour : White
Tensile : 20000
B : 12.70
A : 5.5
Ø10.3 19.05 17.9-19.7 14000 Ø10.1 Black 20000 9.52 6.5 TT1B-TBN1
Diamètre : Ø10.3
Longueur : 19.05
G : 17.9-19.7
Shear : 14000
ØDrill : Ø10.1
Colour : Black
Tensile : 20000
B : 9.52
A : 6.5
Ø10.3 19.05 20.0-23.1 14000 Ø10.1 Black 20000 12.70 6.5 TT1B-TBN2
Diamètre : Ø10.3
Longueur : 19.05
G : 20.0-23.1
Shear : 14000
ØDrill : Ø10.1
Colour : Black
Tensile : 20000
B : 12.70
A : 6.5
Ø10.3 22.20 21.3-23.1 14000 Ø10.1 BLEU 20000 9.52 6.5 TT2B-TBN1
Diamètre : Ø10.3
Longueur : 22.20
G : 21.3-23.1
Shear : 14000
ØDrill : Ø10.1
Colour : BLEU
Tensile : 20000
B : 9.52
A : 6.5
Ø10.3 22.20 20.6-25.6 14000 Ø10.1 BLEU 20000 12.70 6.5 TT2B-TBN2
Diamètre : Ø10.3
Longueur : 22.20
G : 20.6-25.6
Shear : 14000
ØDrill : Ø10.1
Colour : BLEU
Tensile : 20000
B : 12.70
A : 6.5
Ø10.3 22.20 23.2-27.2 14000 Ø10.1 BLEU 20000 15.87 6.5 TT2B-TBN3
Diamètre : Ø10.3
Longueur : 22.20
G : 23.2-27.2
Shear : 14000
ØDrill : Ø10.1
Colour : BLEU
Tensile : 20000
B : 15.87
A : 6.5
Ø10.3 25.40 24.5-25.9 14000 Ø10.1 JAUNE 20000 9.52 9.5 TT3B-TBN1
Diamètre : Ø10.3
Longueur : 25.40
G : 24.5-25.9
Shear : 14000
ØDrill : Ø10.1
Colour : JAUNE
Tensile : 20000
B : 9.52
A : 9.5
Ø10.3 25.40 24.5-28.7 14000 Ø10.1 JAUNE 20000 12.70 9.5 TT3B-TBN2
Diamètre : Ø10.3
Longueur : 25.40
G : 24.5-28.7
Shear : 14000
ØDrill : Ø10.1
Colour : JAUNE
Tensile : 20000
B : 12.70
A : 9.5
Ø10.3 25.40 25.8-30.4 14000 Ø10.1 JAUNE 20000 15.87 9.5 TT3B-TBN3
Diamètre : Ø10.3
Longueur : 25.40
G : 25.8-30.4
Shear : 14000
ØDrill : Ø10.1
Colour : JAUNE
Tensile : 20000
B : 15.87
A : 9.5
Ø10.3 31.75 31.2-32.6 14000 Ø10.1 ROUGE 20000 9.52 9.5 TT4B-TBN1
Diamètre : Ø10.3
Longueur : 31.75
G : 31.2-32.6
Shear : 14000
ØDrill : Ø10.1
Colour : ROUGE
Tensile : 20000
B : 9.52
A : 9.5
Ø10.3 31.75 31.2-34.2 14000 Ø10.1 ROUGE 20000 12.70 9.5 TT4B-TBN2
Diamètre : Ø10.3
Longueur : 31.75
G : 31.2-34.2
Shear : 14000
ØDrill : Ø10.1
Colour : ROUGE
Tensile : 20000
B : 12.70
A : 9.5
Ø10.3 31.75 31.2-36.5 14000 Ø10.1 ROUGE 20000 15.87 9.5 TT4B-TBN3
Diamètre : Ø10.3
Longueur : 31.75
G : 31.2-36.5
Shear : 14000
ØDrill : Ø10.1
Colour : ROUGE
Tensile : 20000
B : 15.87
A : 9.5
Ø10.3 31.75 35.8-42.5 14000 Ø10.1 ROUGE 20000 25.80 9.5 TT4B-TBN4
Diamètre : Ø10.3
Longueur : 31.75
G : 35.8-42.5
Shear : 14000
ØDrill : Ø10.1
Colour : ROUGE
Tensile : 20000
B : 25.80
A : 9.5
Ø10.3 38.5 37,7-40,3 14000 Ø10.1 VERT 20000 12.70 12.3 TT5B-TBN2
Diamètre : Ø10.3
Longueur : 38.5
G : 37,7-40,3
Shear : 14000
ØDrill : Ø10.1
Colour : VERT
Tensile : 20000
B : 12.70
A : 12.3
Ø10.3 38.5 37,7-43,3 14000 Ø10.1 VERT 20000 15.87 12.3 TT5B-TBN3
Diamètre : Ø10.3
Longueur : 38.5
G : 37,7-43,3
Shear : 14000
ØDrill : Ø10.1
Colour : VERT
Tensile : 20000
B : 15.87
A : 12.3
Ø10.3 38.5 39,4-50,3 14000 Ø10.1 VERT 20000 25.80 12.3 TT5B-TBN4
Diamètre : Ø10.3
Longueur : 38.5
G : 39,4-50,3
Shear : 14000
ØDrill : Ø10.1
Colour : VERT
Tensile : 20000
B : 25.80
A : 12.3
