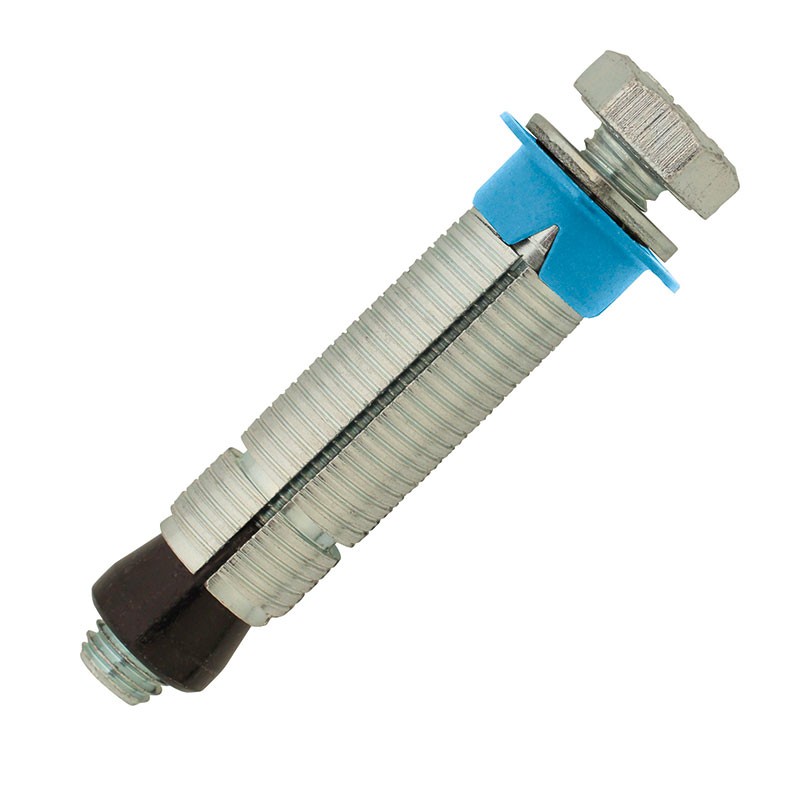

cheville multi-matériaux charges lourdes avec vis

cheville multi-matériaux charges lourdes - acier zingué

Polyvalente

Excellente tenue dans tous types de matériaux supports pleins ou creux grâce à son système d’expansion en 2 parties.

Performante

Reprise de charges élevée, même dans les maçonneries creuses.

Dimensions

Informations techniques

Dans les matériaux pleins, la tenue est assurée par expansion du premier segment, en profondeur, dès les premiers tours de vis.

Dans les matériaux creux, la tenue est assurée par expansion complète de la cheville, notamment sur la paroi en surface du matériau. Cela grâce à la remontée du cône jusqu’à la base de la cheville.

Diamètre Longueur tfix Øperçage h1 SW Lvis Référence
Diamètre Longueur
mm		 épaisseur à fixer
mm		 Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm
M6 48 10 12 58 10 60 XMAXBOLT-M06X60
Diamètre : M6
Longueur : 48
tfix : 10
Øperçage : 12
h1 : 58
SW : 10
Lvis : 60
M6 48 25 12 58 10 75 XMAXBOLT-M06X75
Diamètre : M6
Longueur : 48
tfix : 25
Øperçage : 12
h1 : 58
SW : 10
Lvis : 75
M8 56 10 14 66 13 60 XMAXBOLT-M08X60
Diamètre : M8
Longueur : 56
tfix : 10
Øperçage : 14
h1 : 66
SW : 13
Lvis : 60
M8 56 25 14 66 13 75 XMAXBOLT-M08X75
Diamètre : M8
Longueur : 56
tfix : 25
Øperçage : 14
h1 : 66
SW : 13
Lvis : 75
M10 63 10 16 73 17 75 XMAXBOLT-M10X75
Diamètre : M10
Longueur : 63
tfix : 10
Øperçage : 16
h1 : 73
SW : 17
Lvis : 75
M10 63 25 16 73 17 90 XMAXBOLT-M10X90
Diamètre : M10
Longueur : 63
tfix : 25
Øperçage : 16
h1 : 73
SW : 17
Lvis : 90
M12 77 10 20 87 19 90 XMAXBOLT-M12X90
Diamètre : M12
Longueur : 77
tfix : 10
Øperçage : 20
h1 : 87
SW : 19
Lvis : 90
M12 77 25 20 87 19 110 XMAXBOLT-M12X110
Diamètre : M12
Longueur : 77
tfix : 25
Øperçage : 20
h1 : 87
SW : 19
Lvis : 110
