Cheville métallique - acier zingué

Traversante

Permet une pose rapide au travers de l'objet à fixer.

Robuste

Assemblage consolidé grâce aux stries «anti-rotation» de la bague pvc pour une accroche optimale.

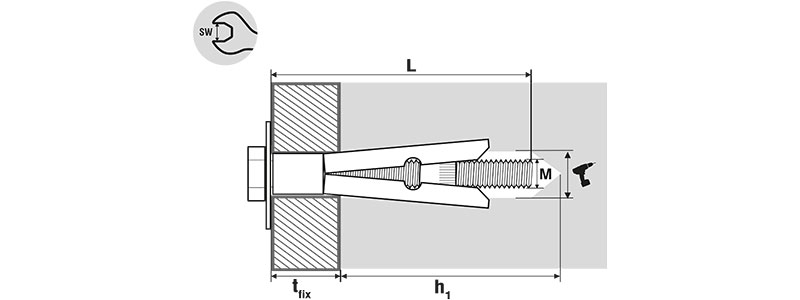

Dimensions

Informations techniques

Diamètre Longueur tfix Øperçage h1 SW tinst hef Référence
Diamètre Longueur
mm
épaisseur à fixer
mm
Ø perçage
mm
Prof perçage
mm
Ouverture de clé
mm
Couple de serrage N.
M6 45 5 8 50 HBPLUS08/5
Diamètre : M6
Longueur : 45
tfix : 5
Øperçage : 8
h1 : 50
SW :
tinst :
hef :
M6 60 20 8 50 HBPLUS08/20
Diamètre : M6
Longueur : 60
tfix : 20
Øperçage : 8
h1 : 50
SW :
tinst :
hef :
M8 60 5 10 65 HBPLUS10/5
Diamètre : M8
Longueur : 60
tfix : 5
Øperçage : 10
h1 : 65
SW :
tinst :
hef :
M8 80 25 10 65 HBPLUS10/25
Diamètre : M8
Longueur : 80
tfix : 25
Øperçage : 10
h1 : 65
SW :
tinst :
hef :
M8 105 50 10 65 HBPLUS10/50
Diamètre : M8
Longueur : 105
tfix : 50
Øperçage : 10
h1 : 65
SW :
tinst :
hef :
M10 70 5 12 75 HBPLUS12/5
Diamètre : M10
Longueur : 70
tfix : 5
Øperçage : 12
h1 : 75
SW :
tinst :
hef :
M10 100 35 12 75 HBPLUS12/35
Diamètre : M10
Longueur : 100
tfix : 35
Øperçage : 12
h1 : 75
SW :
tinst :
hef :

Nos services

Conseils techniques, formations produits ou validations de solutions fixations sur site sont autant de services que nous souhaitons apporter à nos clients.
