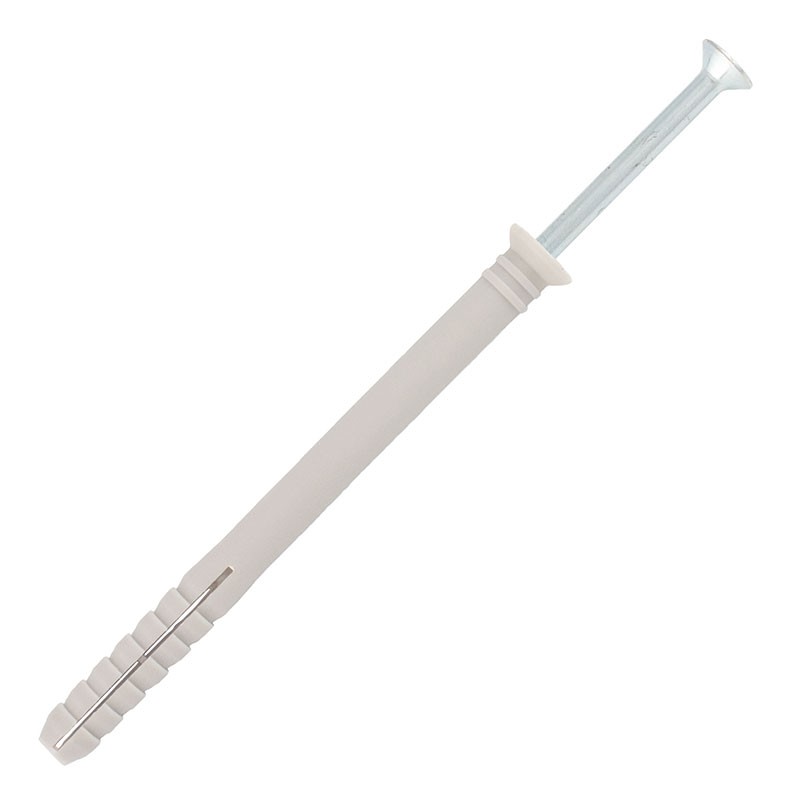

Cheville à frapper - tête fraisée

Download PDF file

Dimensions

Technical data

Diameter length tfix ØDrill h1 Référence
Diamètre épaisseur à fixer
mm
Ø perçage
mm
Prof perçage
mm
5 30 5 5 40 HFC05030
Diameter : 5
length : 30
tfix : 5
ØDrill : 5
h1 : 40
5 40 15 5 50 HFC05040
Diameter : 5
length : 40
tfix : 15
ØDrill : 5
h1 : 50
6 40 10 6 70 HFC06040
Diameter : 6
length : 40
tfix : 10
ØDrill : 6
h1 : 70
6 60 30 6 70 HFC06060
Diameter : 6
length : 60
tfix : 30
ØDrill : 6
h1 : 70
6 70 40 6 80 HFC06070
Diameter : 6
length : 70
tfix : 40
ØDrill : 6
h1 : 80
8 60 10 8 70 HFC08060
Diameter : 8
length : 60
tfix : 10
ØDrill : 8
h1 : 70
8 30 8 90 HFC08080
Diameter : 8
length :
tfix : 30
ØDrill : 8
h1 : 90
8 100 60 8 110 HFC08100
Diameter : 8
length : 100
tfix : 60
ØDrill : 8
h1 : 110
8 120 80 8 130 HFC08120
Diameter : 8
length : 120
tfix : 80
ØDrill : 8
h1 : 130
8 135 95 8 145 HFC08135
Diameter : 8
length : 135
tfix : 95
ØDrill : 8
h1 : 145
