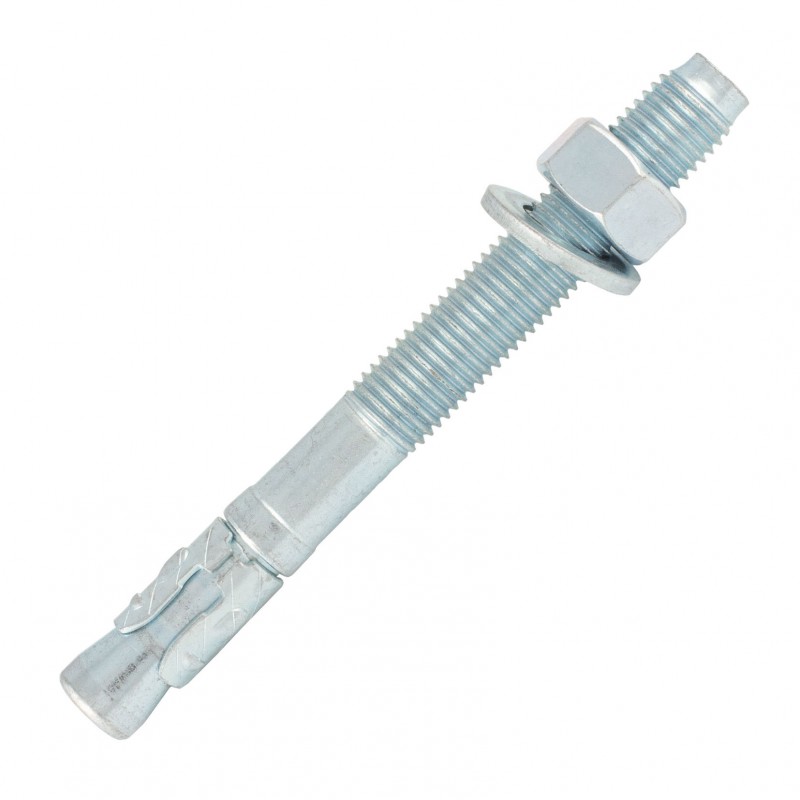

THROUGHBOLT WHITE ZINC PLATED STEEL

THROUGHBOLT WHITE ZINC PLATED STEEL

Download PDF file

Dimensions

Technical data

Diameter length ØDrill h1 SW tfix tinst Hef hnom df ETA Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm		 épaisseur à fixer
mm		 Couple de serrage N.
M6 40 6 55 10 3 8 38 45 7 TB7-06040
Diameter : M6
length : 40
ØDrill : 6
h1 : 55
SW : 10
tfix : 3
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M6 45 6 55 10 5 8 38 45 7 TB7-06045
Diameter : M6
length : 45
ØDrill : 6
h1 : 55
SW : 10
tfix : 5
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M6 55 6 55 10 15 8 38 45 7 TB7-06055
Diameter : M6
length : 55
ØDrill : 6
h1 : 55
SW : 10
tfix : 15
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M6 70 6 55 10 30 8 38 45 7 TB7-06070
Diameter : M6
length : 70
ØDrill : 6
h1 : 55
SW : 10
tfix : 30
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M6 85 6 55 10 45 8 38 45 7 TB7-06085
Diameter : M6
length : 85
ØDrill : 6
h1 : 55
SW : 10
tfix : 45
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M6 95 6 55 10 55 8 38 45 7 TB7-06095
Diameter : M6
length : 95
ØDrill : 6
h1 : 55
SW : 10
tfix : 55
tinst : 8
Hef : 38
hnom : 45
df : 7
ETA :
M8 50 8 60 13 3 15 42 50 9 TB7-08050
Diameter : M8
length : 50
ØDrill : 8
h1 : 60
SW : 13
tfix : 3
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA :
M8 65 8 60 13 5 15 42 50 9 X TB7-08065
Diameter : M8
length : 65
ØDrill : 8
h1 : 60
SW : 13
tfix : 5
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA : X
M8 8 60 13 20 15 42 50 9 X TB7-08080
Diameter : M8
length :
ØDrill : 8
h1 : 60
SW : 13
tfix : 20
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA : X
M8 100 8 60 13 40 15 42 50 9 X TB7-08100
Diameter : M8
length : 100
ØDrill : 8
h1 : 60
SW : 13
tfix : 40
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA : X
M8 105 8 60 13 45 15 42 50 9 X TB7-08105
Diameter : M8
length : 105
ØDrill : 8
h1 : 60
SW : 13
tfix : 45
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA : X
M8 120 8 60 13 60 15 42 50 9 X TB7-08120
Diameter : M8
length : 120
ØDrill : 8
h1 : 60
SW : 13
tfix : 60
tinst : 15
Hef : 42
hnom : 50
df : 9
ETA : X
M10 65 10 70 17 3 30 48 57 12 TB7-10065
Diameter : M10
length : 65
ØDrill : 10
h1 : 70
SW : 17
tfix : 3
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA :
M10 75 10 70 17 5 30 48 57 12 X TB7-10075
Diameter : M10
length : 75
ØDrill : 10
h1 : 70
SW : 17
tfix : 5
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M10 90 10 70 17 20 30 48 57 12 X TB7-10090
Diameter : M10
length : 90
ØDrill : 10
h1 : 70
SW : 17
tfix : 20
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M10 95 10 70 17 25 30 48 57 12 X TB7-10095
Diameter : M10
length : 95
ØDrill : 10
h1 : 70
SW : 17
tfix : 25
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M10 115 10 70 17 45 30 48 57 12 X TB7-10115
Diameter : M10
length : 115
ØDrill : 10
h1 : 70
SW : 17
tfix : 45
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M10 120 10 70 17 50 30 48 57 12 X TB7-10120
Diameter : M10
length : 120
ØDrill : 10
h1 : 70
SW : 17
tfix : 50
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M10 130 10 70 17 60 30 48 57 12 X TB7-10130
Diameter : M10
length : 130
ØDrill : 10
h1 : 70
SW : 17
tfix : 60
tinst : 30
Hef : 48
hnom : 57
df : 12
ETA : X
M12 12 80 19 5 40 57 68 14 TB7-12080
Diameter : M12
length :
ØDrill : 12
h1 : 80
SW : 19
tfix : 5
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA :
M12 100 12 80 19 15 40 57 68 14 X TB7-12100
Diameter : M12
length : 100
ØDrill : 12
h1 : 80
SW : 19
tfix : 15
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M12 120 12 80 19 35 40 57 68 14 X TB7-12120
Diameter : M12
length : 120
ØDrill : 12
h1 : 80
SW : 19
tfix : 35
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M12 135 12 80 19 50 40 57 68 14 X TB7-12135
Diameter : M12
length : 135
ØDrill : 12
h1 : 80
SW : 19
tfix : 50
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M12 140 12 80 19 55 40 57 68 14 X TB7-12140
Diameter : M12
length : 140
ØDrill : 12
h1 : 80
SW : 19
tfix : 55
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M12 150 12 80 19 65 40 57 68 14 X TB7-12150
Diameter : M12
length : 150
ØDrill : 12
h1 : 80
SW : 19
tfix : 65
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M12 180 12 80 19 95 40 57 68 14 X TB7-12180
Diameter : M12
length : 180
ØDrill : 12
h1 : 80
SW : 19
tfix : 95
tinst : 40
Hef : 57
hnom : 68
df : 14
ETA : X
M16 90 16 105 24 3 120 74 90 18 TB7-16090
Diameter : M16
length : 90
ØDrill : 16
h1 : 105
SW : 24
tfix : 3
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA :
M16 105 16 105 24 5 120 74 90 18 TB7-16105
Diameter : M16
length : 105
ØDrill : 16
h1 : 105
SW : 24
tfix : 5
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA :
M16 125 16 105 24 15 120 74 90 18 X TB7-16125
Diameter : M16
length : 125
ØDrill : 16
h1 : 105
SW : 24
tfix : 15
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA : X
M16 140 16 105 24 30 120 74 90 18 X TB7-16140
Diameter : M16
length : 140
ØDrill : 16
h1 : 105
SW : 24
tfix : 30
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA : X
M16 150 16 105 24 40 120 74 90 18 X TB7-16150
Diameter : M16
length : 150
ØDrill : 16
h1 : 105
SW : 24
tfix : 40
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA : X
M16 180 16 105 24 70 120 74 90 18 X TB7-16180
Diameter : M16
length : 180
ØDrill : 16
h1 : 105
SW : 24
tfix : 70
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA : X
M16 220 16 105 24 110 120 74 90 18 X TB7-16220
Diameter : M16
length : 220
ØDrill : 16
h1 : 105
SW : 24
tfix : 110
tinst : 120
Hef : 74
hnom : 90
df : 18
ETA : X
M20 125 20 130 30 5 140 90 110 23 TB7-20125
Diameter : M20
length : 125
ØDrill : 20
h1 : 130
SW : 30
tfix : 5
tinst : 140
Hef : 90
hnom : 110
df : 23
ETA :
M20 160 20 130 30 40 140 90 110 23 TB7-20160
Diameter : M20
length : 160
ØDrill : 20
h1 : 130
SW : 30
tfix : 40
tinst : 140
Hef : 90
hnom : 110
df : 23
ETA :
M20 200 20 130 30 80 140 90 110 23 TB7-20200
Diameter : M20
length : 200
ØDrill : 20
h1 : 130
SW : 30
tfix : 80
tinst : 140
Hef : 90
hnom : 110
df : 23
ETA :
M20 220 20 130 30 100 140 90 110 23 TB7-20220
Diameter : M20
length : 220
ØDrill : 20
h1 : 130
SW : 30
tfix : 100
tinst : 140
Hef : 90
hnom : 110
df : 23
ETA :
M20 300 20 130 30 180 140 90 110 23 TB7-20300
Diameter : M20
length : 300
ØDrill : 20
h1 : 130
SW : 30
tfix : 180
tinst : 140
Hef : 90
hnom : 110
df : 23
ETA :
M24 180 24 155 36 40 160 105 130 28 TB7-24180
Diameter : M24
length : 180
ØDrill : 24
h1 : 155
SW : 36
tfix : 40
tinst : 160
Hef : 105
hnom : 130
df : 28
ETA :
M24 260 24 155 36 120 160 105 130 28 TB7-24260
Diameter : M24
length : 260
ØDrill : 24
h1 : 155
SW : 36
tfix : 120
tinst : 160
Hef : 105
hnom : 130
df : 28
ETA :
