Scell-it
DS
dscheville-100pourcent-nylon-sans-collerette

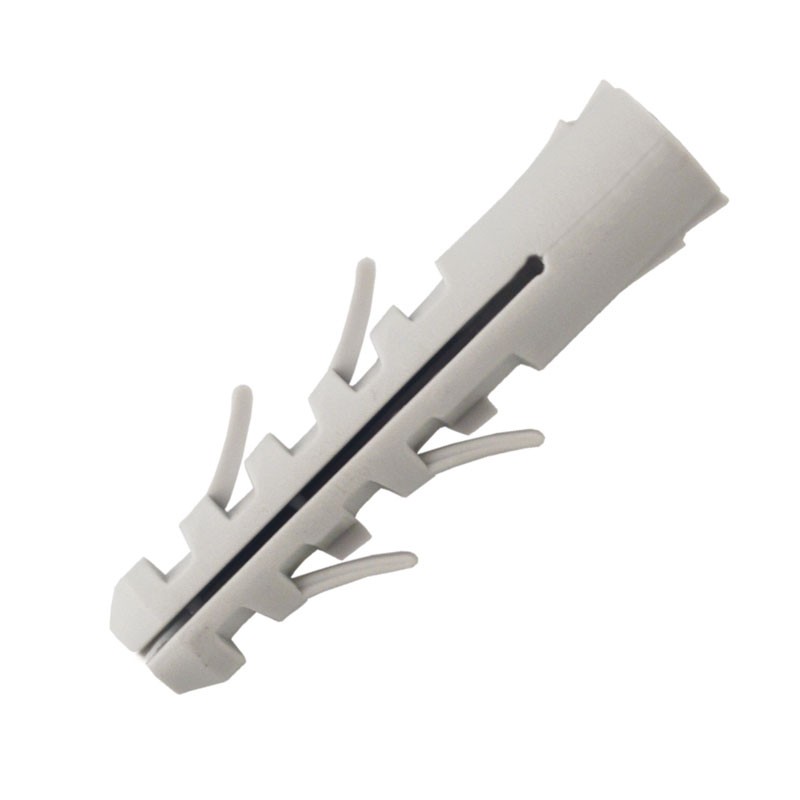

100% nylon plug
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | Øvis | Référence | ||||
|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
|||||||
| 4 | 20 | 4 | 30 | 2.0-3.0 | DS04 | ||||
|
Diameter : 4 length : 20 ØDrill : 4 h1 : 30 Øvis : 2.0-3.0 |
|||||||||
| 5 | 25 | 5 | 35 | 2.5-4.0 | DS05 | ||||
|
Diameter : 5 length : 25 ØDrill : 5 h1 : 35 Øvis : 2.5-4.0 |
|||||||||
| 6 | 30 | 6 | 40 | 3.5-5.0 | DS06 | ||||
|
Diameter : 6 length : 30 ØDrill : 6 h1 : 40 Øvis : 3.5-5.0 |
|||||||||
| 7 | 35 | 7 | 45 | 4.0-5.5 | DS07 | ||||
|
Diameter : 7 length : 35 ØDrill : 7 h1 : 45 Øvis : 4.0-5.5 |
|||||||||
| 8 | 40 | 8 | 55 | 4.5-6.0 | DS08 | ||||
|
Diameter : 8 length : 40 ØDrill : 8 h1 : 55 Øvis : 4.5-6.0 |
|||||||||
| 10 | 50 | 10 | 65 | 6.0-8.0 | DS10 | ||||
|
Diameter : 10 length : 50 ØDrill : 10 h1 : 65 Øvis : 6.0-8.0 |
|||||||||
| 12 | 60 | 12 | 75 | 8.0-10.0 | DS12 | ||||
|
Diameter : 12 length : 60 ØDrill : 12 h1 : 75 Øvis : 8.0-10.0 |
|||||||||
| 14 | 75 | 14 | 90 | 10.0-12.0 | DS14 | ||||
|
Diameter : 14 length : 75 ØDrill : 14 h1 : 90 Øvis : 10.0-12.0 |
|||||||||
| 16 | 16 | 100 | 12.0-14.0 | DS16 | |||||
|
Diameter : 16 length : ØDrill : 16 h1 : 100 Øvis : 12.0-14.0 |
|||||||||
| 17 | |||||||||
|
Diameter : 17 length : ØDrill : h1 : Øvis : |
|||||||||
