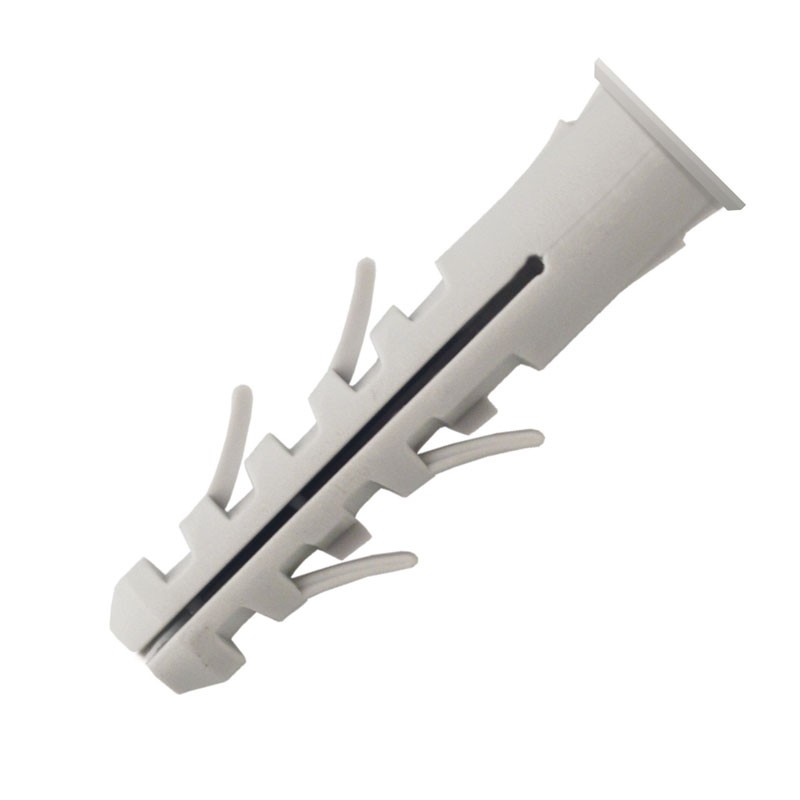

100% nylon plug with flange
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | Øvis | Référence | |
|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
||||
| 5 | 25 | 5 | 35 | 2.5-4.0 | DSC05 | |
|
Diameter : 5 length : 25 ØDrill : 5 h1 : 35 Øvis : 2.5-4.0 |
||||||
| 6 | 30 | 6 | 40 | 3.5-5.0 | DSC06 | |
|
Diameter : 6 length : 30 ØDrill : 6 h1 : 40 Øvis : 3.5-5.0 |
||||||
| 8 | 40 | 8 | 55 | 4.5-6.0 | DSC08 | |
|
Diameter : 8 length : 40 ØDrill : 8 h1 : 55 Øvis : 4.5-6.0 |
||||||
| 10 | 50 | 10 | 65 | 6.0-8.0 | DSC10 | |
|
Diameter : 10 length : 50 ØDrill : 10 h1 : 65 Øvis : 6.0-8.0 |
||||||
| 12 | 60 | 12 | 75 | 8.0-10.0 | DSC12 | |
|
Diameter : 12 length : 60 ØDrill : 12 h1 : 75 Øvis : 8.0-10.0 |
||||||
| 14 | 75 | 14 | 90 | 10.0-12.0 | DSC14 | |
|
Diameter : 14 length : 75 ØDrill : 14 h1 : 90 Øvis : 10.0-12.0 |
||||||
