PCD
ecrou-

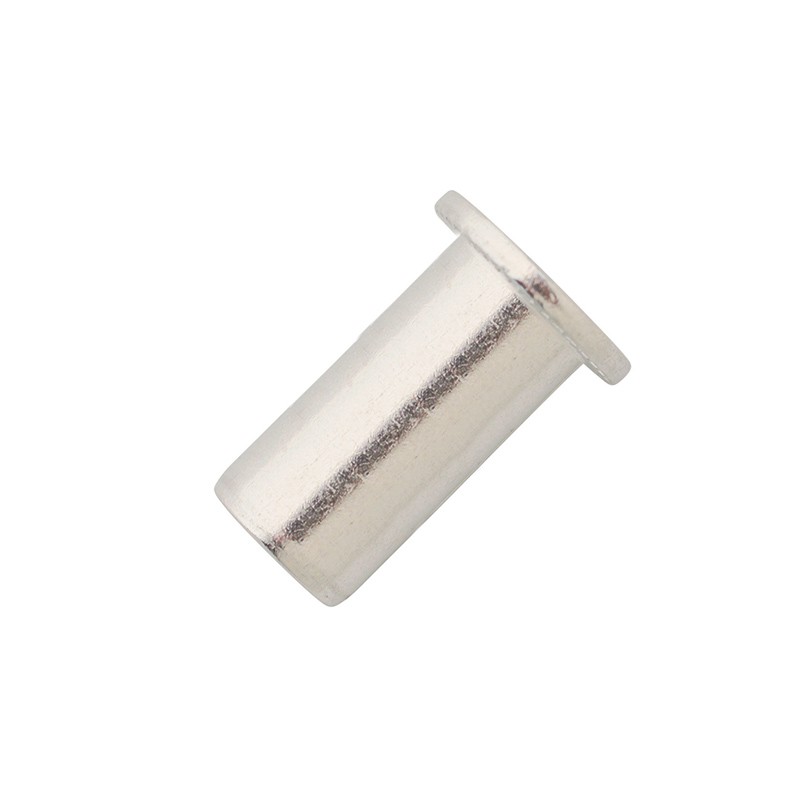

Écrou cylindrique lisse - Acier - Tête plate
Dimensions
Technical data
| Diameter | length | G | K | Shear | ØDrill | Tensile | Référence | |
|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
|||||||
| M4 | 11.0 | 0.3-3.0 | 9.0 | 1700 | 6.0 | 5000 | PCD0430 | |
|
Diameter : M4 length : 11.0 G : 0.3-3.0 K : 9.0 Shear : 1700 ØDrill : 6.0 Tensile : 5000 |
||||||||
| M4 | 12.5 | 3.1-4.0 | 9.0 | 1700 | 6.0 | 5000 | PCD0440 | |
|
Diameter : M4 length : 12.5 G : 3.1-4.0 K : 9.0 Shear : 1700 ØDrill : 6.0 Tensile : 5000 |
||||||||
| M5 | 13.0 | 0.3-3.0 | 10.0 | 2800 | 7.0 | 11300 | PCD0530 | |
|
Diameter : M5 length : 13.0 G : 0.3-3.0 K : 10.0 Shear : 2800 ØDrill : 7.0 Tensile : 11300 |
||||||||
| M5 | 16.0 | 3.1-4.0 | 10.0 | 2800 | 7.0 | 11300 | PCD0540 | |
|
Diameter : M5 length : 16.0 G : 3.1-4.0 K : 10.0 Shear : 2800 ØDrill : 7.0 Tensile : 11300 |
||||||||
| M6 | 16.0 | 0.5-3.0 | 13.0 | 3500 | 9.0 | 18000 | PCD0630 | |
|
Diameter : M6 length : 16.0 G : 0.5-3.0 K : 13.0 Shear : 3500 ØDrill : 9.0 Tensile : 18000 |
||||||||
| M6 | 17.5 | 3.1-4.5 | 13.0 | 3500 | 9.0 | 18000 | PCD0645 | |
|
Diameter : M6 length : 17.5 G : 3.1-4.5 K : 13.0 Shear : 3500 ØDrill : 9.0 Tensile : 18000 |
||||||||
| M8 | 17.5 | 0.5-3.0 | 16.0 | 4500 | 11.0 | 28000 | PCD0830 | |
|
Diameter : M8 length : 17.5 G : 0.5-3.0 K : 16.0 Shear : 4500 ØDrill : 11.0 Tensile : 28000 |
||||||||
| M8 | 20.0 | 3.1-5.5 | 16.0 | 4500 | 11.0 | 28000 | PCD0855 | |
|
Diameter : M8 length : 20.0 G : 3.1-5.5 K : 16.0 Shear : 4500 ØDrill : 11.0 Tensile : 28000 |
||||||||
