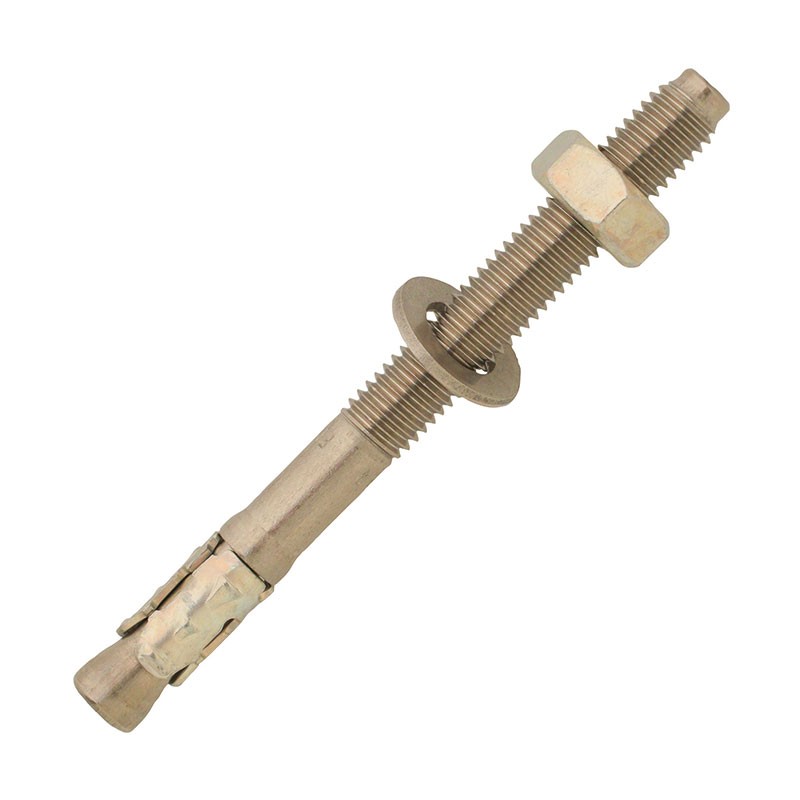

A4-BZ-S
throughbolt-anchor-stainless-steel-seismic-option-1
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | SW | tfix | tinst | Référence | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
Ouverture de clé mm |
épaisseur à fixer mm |
Couple de serrage N. | |||||||||||||||
| M8 | 68 | 8 | 70 | 13 | 4 | 20 | A4-BZ-S-08X068 | |||||||||||||
|
Diameter : M8 length : 68 ØDrill : 8 h1 : 70 SW : 13 tfix : 4 tinst : 20 |
||||||||||||||||||||
| M8 | 8 | 70 | 13 | 10 | 20 | A4-BZ-S-08X075 | ||||||||||||||
|
Diameter : M8 length : ØDrill : 8 h1 : 70 SW : 13 tfix : 10 tinst : 20 |
||||||||||||||||||||
| M8 | 8 | 70 | 13 | 25 | 20 | A4-BZ-S-08X090 | ||||||||||||||
|
Diameter : M8 length : ØDrill : 8 h1 : 70 SW : 13 tfix : 25 tinst : 20 |
||||||||||||||||||||
| M8 | 8 | 70 | 13 | 50 | 20 | A4-BZ-S-08X115 | ||||||||||||||
|
Diameter : M8 length : ØDrill : 8 h1 : 70 SW : 13 tfix : 50 tinst : 20 |
||||||||||||||||||||
| M8 | 8 | 70 | 13 | 70 | 20 | A4-BZ-S-08X135 | ||||||||||||||
|
Diameter : M8 length : ØDrill : 8 h1 : 70 SW : 13 tfix : 70 tinst : 20 |
||||||||||||||||||||
| M8 | 8 | 70 | 13 | 100 | 20 | A4-BZ-S-08X165 | ||||||||||||||
|
Diameter : M8 length : ØDrill : 8 h1 : 70 SW : 13 tfix : 100 tinst : 20 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 10 | 40 | A4-BZ-S-10X090 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 10 tinst : 40 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 25 | 40 | A4-BZ-S-10X105 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 25 tinst : 40 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 35 | 40 | A4-BZ-S-10X115 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 35 tinst : 40 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 55 | 40 | A4-BZ-S-10X135 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 55 tinst : 40 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 75 | 40 | A4-BZ-S-10X155 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 75 tinst : 40 |
||||||||||||||||||||
| M10 | 10 | 80 | 17 | 105 | 40 | A4-BZ-S-10X185 | ||||||||||||||
|
Diameter : M10 length : ØDrill : 10 h1 : 80 SW : 17 tfix : 105 tinst : 40 |
||||||||||||||||||||
| M12 | 12 | 100 | 19 | 10 | 60 | A4-BZ-S-12X110 | ||||||||||||||
|
Diameter : M12 length : ØDrill : 12 h1 : 100 SW : 19 tfix : 10 tinst : 60 |
||||||||||||||||||||
| M12 | 12 | 100 | 19 | 20 | 60 | A4-BZ-S-12X120 | ||||||||||||||
|
Diameter : M12 length : ØDrill : 12 h1 : 100 SW : 19 tfix : 20 tinst : 60 |
||||||||||||||||||||
| M12 | 12 | 100 | 19 | 45 | 60 | A4-BZ-S-12X145 | ||||||||||||||
|
Diameter : M12 length : ØDrill : 12 h1 : 100 SW : 19 tfix : 45 tinst : 60 |
||||||||||||||||||||
| M12 | 12 | 100 | 19 | 70 | 60 | A4-BZ-S-12X170 | ||||||||||||||
|
Diameter : M12 length : ØDrill : 12 h1 : 100 SW : 19 tfix : 70 tinst : 60 |
||||||||||||||||||||
| M12 | 12 | 100 | 19 | 100 | 60 | A4-BZ-S-12X200 | ||||||||||||||
|
Diameter : M12 length : ØDrill : 12 h1 : 100 SW : 19 tfix : 100 tinst : 60 |
||||||||||||||||||||
| M16 | 16 | 115 | 24 | 10 | 120 | A4-BZ-S-16X130 | ||||||||||||||
|
Diameter : M16 length : ØDrill : 16 h1 : 115 SW : 24 tfix : 10 tinst : 120 |
||||||||||||||||||||
| M16 | 16 | 115 | 24 | 30 | 120 | A4-BZ-S-16X150 | ||||||||||||||
|
Diameter : M16 length : ØDrill : 16 h1 : 115 SW : 24 tfix : 30 tinst : 120 |
||||||||||||||||||||
| M16 | 16 | 115 | 24 | 60 | 120 | A4-BZ-S-16X185 | ||||||||||||||
|
Diameter : M16 length : ØDrill : 16 h1 : 115 SW : 24 tfix : 60 tinst : 120 |
||||||||||||||||||||
| M16 | 16 | 115 | 24 | 100 | 120 | A4-BZ-S-16X220 | ||||||||||||||
|
Diameter : M16 length : ØDrill : 16 h1 : 115 SW : 24 tfix : 100 tinst : 120 |
||||||||||||||||||||
