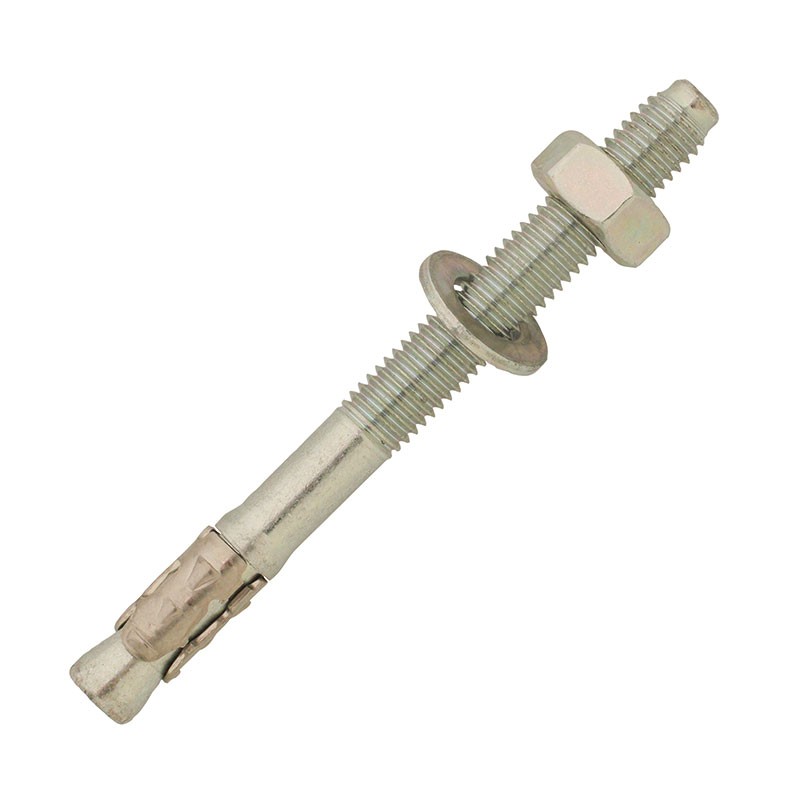

Throughbolt anchor - zinc plated - seismic - Option 1

Throughbolt anchor - zinc plated - seismic - Option 1

Dimensions

Technical data

Diameter length ØDrill h1 tfix SW tinst Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
M8 68 8 70 4 13 20 BZ-S-08X068
Diameter : M8
length : 68
ØDrill : 8
h1 : 70
tfix : 4
SW : 13
tinst : 20
M8 8 70 10 13 20 BZ-S-08X075
Diameter : M8
length :
ØDrill : 8
h1 : 70
tfix : 10
SW : 13
tinst : 20
M8 8 70 25 13 20 BZ-S-08X090
Diameter : M8
length :
ØDrill : 8
h1 : 70
tfix : 25
SW : 13
tinst : 20
M8 8 70 50 13 20 BZ-S-08X115
Diameter : M8
length :
ØDrill : 8
h1 : 70
tfix : 50
SW : 13
tinst : 20
M10 10 80 10 17 40 BZ-S-10X090
Diameter : M10
length :
ØDrill : 10
h1 : 80
tfix : 10
SW : 17
tinst : 40
M10 10 80 25 17 40 BZ-S-10X105
Diameter : M10
length :
ØDrill : 10
h1 : 80
tfix : 25
SW : 17
tinst : 40
M10 10 80 35 17 40 BZ-S-10X115
Diameter : M10
length :
ØDrill : 10
h1 : 80
tfix : 35
SW : 17
tinst : 40
M10 10 80 55 17 40 BZ-S-10X135
Diameter : M10
length :
ØDrill : 10
h1 : 80
tfix : 55
SW : 17
tinst : 40
M12 12 100 10 19 60 BZ-S-12X110
Diameter : M12
length :
ØDrill : 12
h1 : 100
tfix : 10
SW : 19
tinst : 60
M12 12 100 20 19 60 BZ-S-12X120
Diameter : M12
length :
ØDrill : 12
h1 : 100
tfix : 20
SW : 19
tinst : 60
M12 12 100 45 19 60 BZ-S-12X145
Diameter : M12
length :
ØDrill : 12
h1 : 100
tfix : 45
SW : 19
tinst : 60
M16 16 115 10 24 120 BZ-S-16X130
Diameter : M16
length :
ØDrill : 16
h1 : 115
tfix : 10
SW : 24
tinst : 120
M16 16 115 30 24 120 BZ-S-16X150
Diameter : M16
length :
ØDrill : 16
h1 : 115
tfix : 30
SW : 24
tinst : 120
M16 16 115 60 24 120 BZ-S-16X185
Diameter : M16
length :
ØDrill : 16
h1 : 115
tfix : 60
SW : 24
tinst : 120
