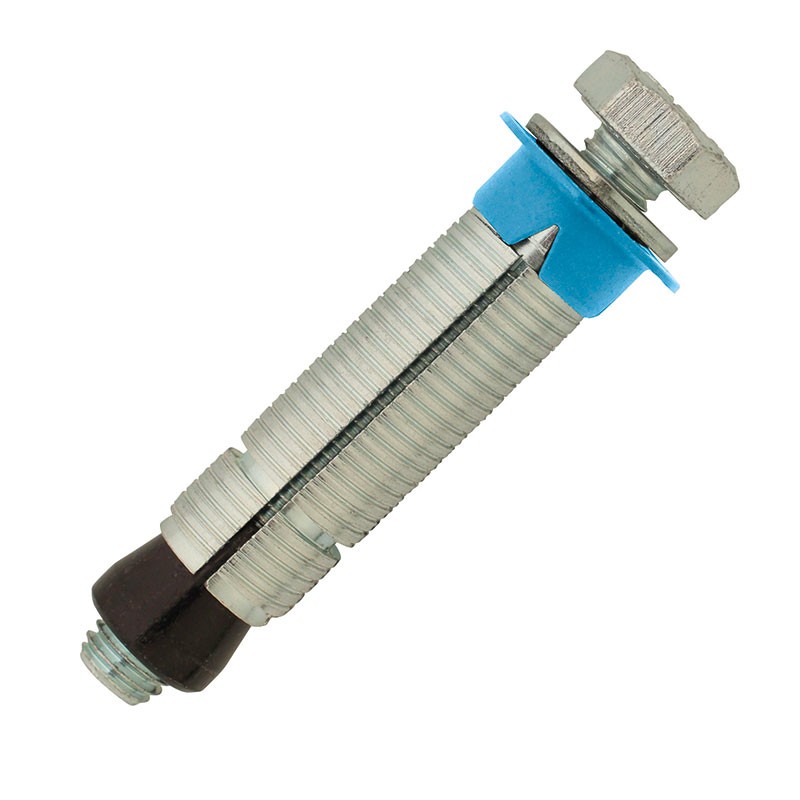

Sleeve anchor - zinc plated

Dimensions

Technical data

Diameter length ØDrill h1 tfix SW Lvis Référence
Diamètre Ø perçage
mm
Prof perçage
mm
épaisseur à fixer
mm
Ouverture de clé
mm
M6 48 12 58 10 10 60 XMAXBOLT-M06X60
Diameter : M6
length : 48
ØDrill : 12
h1 : 58
tfix : 10
SW : 10
Lvis : 60
M6 48 12 58 25 10 75 XMAXBOLT-M06X75
Diameter : M6
length : 48
ØDrill : 12
h1 : 58
tfix : 25
SW : 10
Lvis : 75
M8 14 66 10 13 60 XMAXBOLT-M08X60
Diameter : M8
length :
ØDrill : 14
h1 : 66
tfix : 10
SW : 13
Lvis : 60
M8 14 66 25 13 75 XMAXBOLT-M08X75
Diameter : M8
length :
ØDrill : 14
h1 : 66
tfix : 25
SW : 13
Lvis : 75
M10 16 73 10 17 75 XMAXBOLT-M10X75
Diameter : M10
length :
ØDrill : 16
h1 : 73
tfix : 10
SW : 17
Lvis : 75
M10 16 73 25 17 90 XMAXBOLT-M10X90
Diameter : M10
length :
ØDrill : 16
h1 : 73
tfix : 25
SW : 17
Lvis : 90
M12 20 87 10 19 90 XMAXBOLT-M12X90
Diameter : M12
length :
ØDrill : 20
h1 : 87
tfix : 10
SW : 19
Lvis : 90
M12 20 87 25 19 110 XMAXBOLT-M12X110
Diameter : M12
length :
ØDrill : 20
h1 : 87
tfix : 25
SW : 19
Lvis : 110
