VBC
vbc-vis-speciale-beton-cellulaire
vis spéciale béton cellulaire
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | SW | tfix | tinst | Hef | Socket | TX | Référence | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
Ouverture de clé mm |
épaisseur à fixer mm |
Couple de serrage N. | ||||||

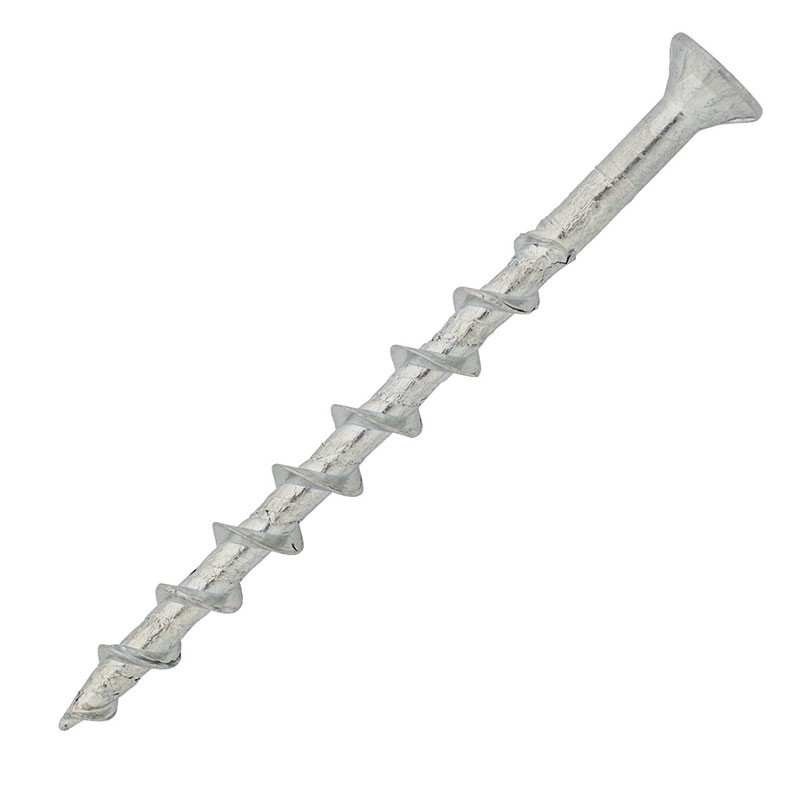

| 8 | 110 | 4 | 90 | 30 | 8 | 80 | T25 | TX25 | VBC-F08110 | ||
|
Diameter : 8 length : 110 ØDrill : 4 h1 : 90 SW : tfix : 30 tinst : 8 Hef : 80 Socket : T25 TX : TX25 |
|||||||||||
| 10 | 110 | 5 | 110 | 10 | 11 | 100 | T30 | TX30 | VBC-F10110 | ||
|
Diameter : 10 length : 110 ØDrill : 5 h1 : 110 SW : tfix : 10 tinst : 11 Hef : 100 Socket : T30 TX : TX30 |
|||||||||||
| 10 | 160 | 5 | 110 | 60 | 11 | 100 | T30 | TX30 | VBC-F10160 | ||
|
Diameter : 10 length : 160 ØDrill : 5 h1 : 110 SW : tfix : 60 tinst : 11 Hef : 100 Socket : T30 TX : TX30 |
|||||||||||

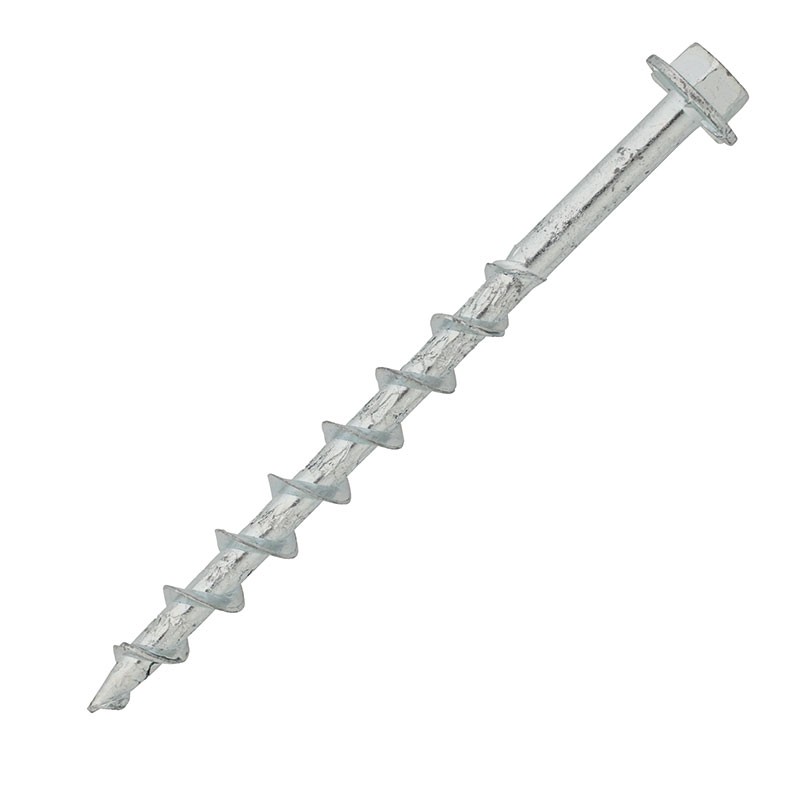

| 10 | 110 | 5 | 110 | 10 | 10 | 11 | 100 | VBC-H10110 | |||
|
Diameter : 10 length : 110 ØDrill : 5 h1 : 110 SW : 10 tfix : 10 tinst : 11 Hef : 100 Socket : TX : |
|||||||||||
| 10 | 160 | 5 | 110 | 13 | 60 | 11 | 100 | VBC-H10160 | |||
|
Diameter : 10 length : 160 ØDrill : 5 h1 : 110 SW : 13 tfix : 60 tinst : 11 Hef : 100 Socket : TX : |
|||||||||||
