XMAXBOLT-SV
sleeve-anchor-zinc-plated

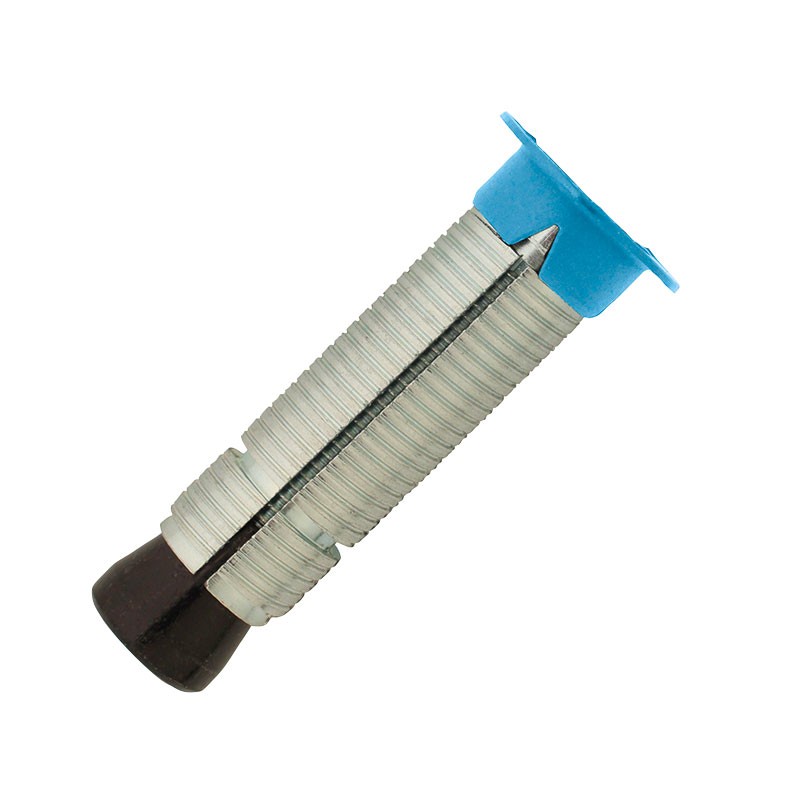

Sleeve anchor - zinc plated
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | tfix | SW | Lvis | Référence | |
|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
||||
| M6 | 48 | 12 | 58 | 10 | 10 | 60 | XMAXBOLT-M06-SV | |
|
Diameter : M6 length : 48 ØDrill : 12 h1 : 58 tfix : 10 SW : 10 Lvis : 60 |
||||||||
| M8 | 14 | 66 | 10 | 13 | 60 | XMAXBOLT-M08-SV | ||
|
Diameter : M8 length : ØDrill : 14 h1 : 66 tfix : 10 SW : 13 Lvis : 60 |
||||||||
| M10 | 16 | 73 | 10 | 17 | 75 | XMAXBOLT-M10-SV | ||
|
Diameter : M10 length : ØDrill : 16 h1 : 73 tfix : 10 SW : 17 Lvis : 75 |
||||||||
| M12 | 20 | 87 | 10 | 19 | 90 | XMAXBOLT-M12-SV | ||
|
Diameter : M12 length : ØDrill : 20 h1 : 87 tfix : 10 SW : 19 Lvis : 90 |
||||||||
