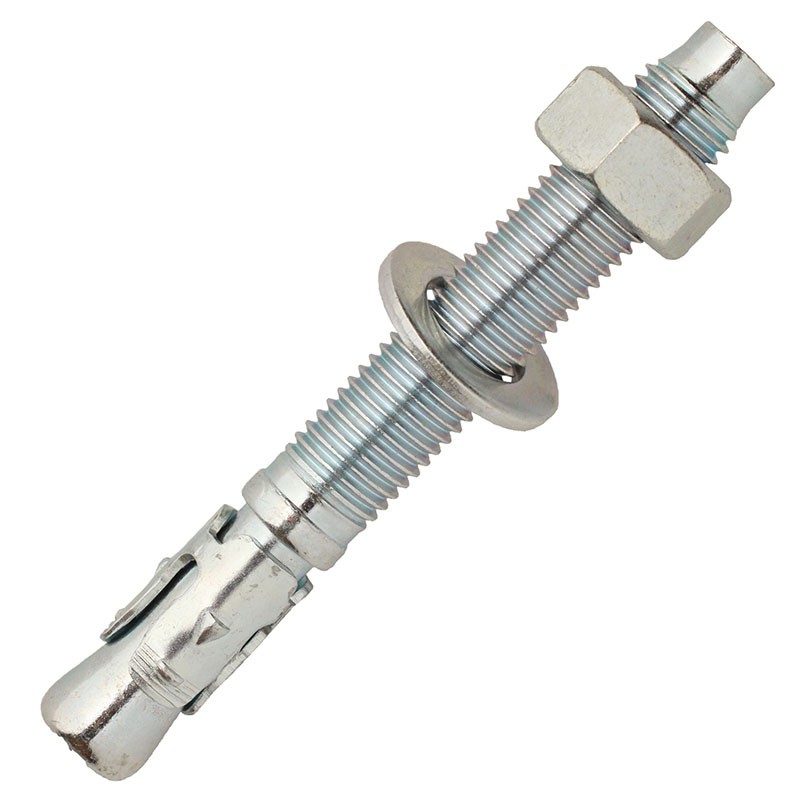

Throughbolt anchor - zinc plated - ETA Option 1

Throughbolt anchor - zinc plated - ETA Option 1

Download PDF file

Dimensions

Technical data

Diameter length ØDrill h1 SW tfix Lf tinst Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm		 épaisseur à fixer
mm		 Longueur de filetage Couple de serrage N.
M8 60 8 55 8 5 25 32 BZPLUS08060
Diameter : M8
length : 60
ØDrill : 8
h1 : 55
SW : 8
tfix : 5
Lf : 25
tinst : 32
M8 75 8 55 8 20 40 32 BZPLUS08075
Diameter : M8
length : 75
ØDrill : 8
h1 : 55
SW : 8
tfix : 20
Lf : 40
tinst : 32
M8 85 8 55 8 32 50 32 BZPLUS08085
Diameter : M8
length : 85
ØDrill : 8
h1 : 55
SW : 8
tfix : 32
Lf : 50
tinst : 32
M8 95 8 55 8 40 60 32 BZPLUS08095
Diameter : M8
length : 95
ØDrill : 8
h1 : 55
SW : 8
tfix : 40
Lf : 60
tinst : 32
M8 105 8 55 8 50 70 32 BZPLUS08105
Diameter : M8
length : 105
ØDrill : 8
h1 : 55
SW : 8
tfix : 50
Lf : 70
tinst : 32
M8 130 8 55 8 75 95 32 BZPLUS08130
Diameter : M8
length : 130
ØDrill : 8
h1 : 55
SW : 8
tfix : 75
Lf : 95
tinst : 32
M8 155 8 55 8 100 120 32 BZPLUS08155
Diameter : M8
length : 155
ØDrill : 8
h1 : 55
SW : 8
tfix : 100
Lf : 120
tinst : 32
M10 85 10 75 10 5 50 50 BZPLUS10085
Diameter : M10
length : 85
ØDrill : 10
h1 : 75
SW : 10
tfix : 5
Lf : 50
tinst : 50
M10 90 10 75 10 10 55 50 BZPLUS10090
Diameter : M10
length : 90
ØDrill : 10
h1 : 75
SW : 10
tfix : 10
Lf : 55
tinst : 50
M10 100 10 75 10 20 65 50 BZPLUS10100
Diameter : M10
length : 100
ØDrill : 10
h1 : 75
SW : 10
tfix : 20
Lf : 65
tinst : 50
M10 110 10 75 10 32 75 50 BZPLUS10110
Diameter : M10
length : 110
ØDrill : 10
h1 : 75
SW : 10
tfix : 32
Lf : 75
tinst : 50
M10 120 10 75 10 40 85 50 BZPLUS10120
Diameter : M10
length : 120
ØDrill : 10
h1 : 75
SW : 10
tfix : 40
Lf : 85
tinst : 50
M10 130 10 75 10 50 95 50 BZPLUS10130
Diameter : M10
length : 130
ØDrill : 10
h1 : 75
SW : 10
tfix : 50
Lf : 95
tinst : 50
M10 160 10 75 10 80 125 50 BZPLUS10160
Diameter : M10
length : 160
ØDrill : 10
h1 : 75
SW : 10
tfix : 80
Lf : 125
tinst : 50
M10 180 10 75 10 100 145 50 BZPLUS10180
Diameter : M10
length : 180
ØDrill : 10
h1 : 75
SW : 10
tfix : 100
Lf : 145
tinst : 50
M12 90 12 75 19 5 50 70 BZPLUS12090
Diameter : M12
length : 90
ØDrill : 12
h1 : 75
SW : 19
tfix : 5
Lf : 50
tinst : 70
M12 100 12 75 19 15 60 70 BZPLUS12100
Diameter : M12
length : 100
ØDrill : 12
h1 : 75
SW : 19
tfix : 15
Lf : 60
tinst : 70
M12 115 12 75 19 32 75 70 BZPLUS12115
Diameter : M12
length : 115
ØDrill : 12
h1 : 75
SW : 19
tfix : 32
Lf : 75
tinst : 70
M12 135 12 75 19 50 95 70 BZPLUS12135
Diameter : M12
length : 135
ØDrill : 12
h1 : 75
SW : 19
tfix : 50
Lf : 95
tinst : 70
M12 165 12 75 19 80 125 70 BZPLUS12165
Diameter : M12
length : 165
ØDrill : 12
h1 : 75
SW : 19
tfix : 80
Lf : 125
tinst : 70
M12 175 12 75 19 90 135 70 BZPLUS12175
Diameter : M12
length : 175
ØDrill : 12
h1 : 75
SW : 19
tfix : 90
Lf : 135
tinst : 70
M12 185 12 75 19 100 145 70 BZPLUS12185
Diameter : M12
length : 185
ØDrill : 12
h1 : 75
SW : 19
tfix : 100
Lf : 145
tinst : 70
M16 115 16 100 24 5 65 130 BZPLUS16115
Diameter : M16
length : 115
ØDrill : 16
h1 : 100
SW : 24
tfix : 5
Lf : 65
tinst : 130
M16 125 16 100 24 15 75 130 BZPLUS16125
Diameter : M16
length : 125
ØDrill : 16
h1 : 100
SW : 24
tfix : 15
Lf : 75
tinst : 130
M16 150 16 100 24 40 100 130 BZPLUS16150
Diameter : M16
length : 150
ØDrill : 16
h1 : 100
SW : 24
tfix : 40
Lf : 100
tinst : 130
