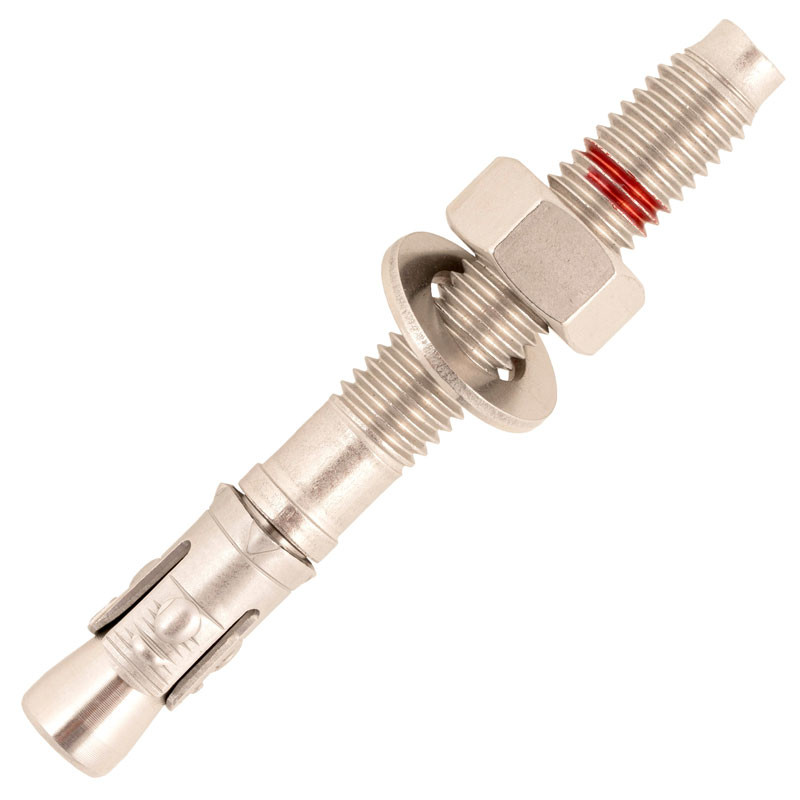

Throughbolt anchor - stainless steel - ETA Option 1
Efficient
High-resistance steel for high performance.
Polyvalent
Can be used outside, as well as inside.
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | tfix | SW | Lf | tinst | Référence | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
Longueur de filetage | Couple de serrage N. | ||||||
| M8 | 65 | 8 | 60 | 5 | 13 | 35 | 20 | A4-BZ2-08X065 | ||||
|
Diameter : M8 length : 65 ØDrill : 8 h1 : 60 tfix : 5 SW : 13 Lf : 35 tinst : 20 |
||||||||||||
| M8 | 75 | 8 | 60 | 15 | 13 | 45 | 20 | A4-BZ2-08X075 | ||||
|
Diameter : M8 length : 75 ØDrill : 8 h1 : 60 tfix : 15 SW : 13 Lf : 45 tinst : 20 |
||||||||||||
| M8 | 100 | 8 | 60 | 40 | 13 | 65 | 20 | A4-BZ2-08X100 | ||||
|
Diameter : M8 length : 100 ØDrill : 8 h1 : 60 tfix : 40 SW : 13 Lf : 65 tinst : 20 |
||||||||||||
| M8 | 120 | 8 | 60 | 60 | 13 | 90 | 20 | A4-BZ2-08X120 | ||||
|
Diameter : M8 length : 120 ØDrill : 8 h1 : 60 tfix : 60 SW : 13 Lf : 90 tinst : 20 |
||||||||||||
| M10 | 90 | 10 | 75 | 10 | 17 | 65 | 45 | A4-BZ2-10X090 | ||||
|
Diameter : M10 length : 90 ØDrill : 10 h1 : 75 tfix : 10 SW : 17 Lf : 65 tinst : 45 |
||||||||||||
| M10 | 100 | 10 | 75 | 20 | 17 | 65 | 45 | A4-BZ2-10X100 | ||||
|
Diameter : M10 length : 100 ØDrill : 10 h1 : 75 tfix : 20 SW : 17 Lf : 65 tinst : 45 |
||||||||||||
| M10 | 120 | 10 | 75 | 40 | 17 | 85 | 45 | A4-BZ2-10X120 | ||||
|
Diameter : M10 length : 120 ØDrill : 10 h1 : 75 tfix : 40 SW : 17 Lf : 85 tinst : 45 |
||||||||||||
| M10 | 140 | 10 | 75 | 60 | 17 | 100 | 45 | A4-BZ2-10X140 | ||||
|
Diameter : M10 length : 140 ØDrill : 10 h1 : 75 tfix : 60 SW : 17 Lf : 100 tinst : 45 |
||||||||||||
| M12 | 100 | 12 | 85 | 5 | 19 | 56 | 60 | A4-BZ2-12X100 | ||||
|
Diameter : M12 length : 100 ØDrill : 12 h1 : 85 tfix : 5 SW : 19 Lf : 56 tinst : 60 |
||||||||||||
| M12 | 120 | 12 | 85 | 25 | 19 | 76 | 60 | A4-BZ2-12X120 | ||||
|
Diameter : M12 length : 120 ØDrill : 12 h1 : 85 tfix : 25 SW : 19 Lf : 76 tinst : 60 |
||||||||||||
| M12 | 140 | 12 | 85 | 45 | 19 | 96 | 60 | A4-BZ2-12X140 | ||||
|
Diameter : M12 length : 140 ØDrill : 12 h1 : 85 tfix : 45 SW : 19 Lf : 96 tinst : 60 |
||||||||||||
| M16 | 125 | 16 | 100 | 15 | 24 | 68 | 130 | A4-BZ2-16X125 | ||||
|
Diameter : M16 length : 125 ØDrill : 16 h1 : 100 tfix : 15 SW : 24 Lf : 68 tinst : 130 |
||||||||||||
| M16 | 145 | 16 | 100 | 35 | 24 | 94 | 130 | A4-BZ2-16X145 | ||||
|
Diameter : M16 length : 145 ØDrill : 16 h1 : 100 tfix : 35 SW : 24 Lf : 94 tinst : 130 |
||||||||||||
