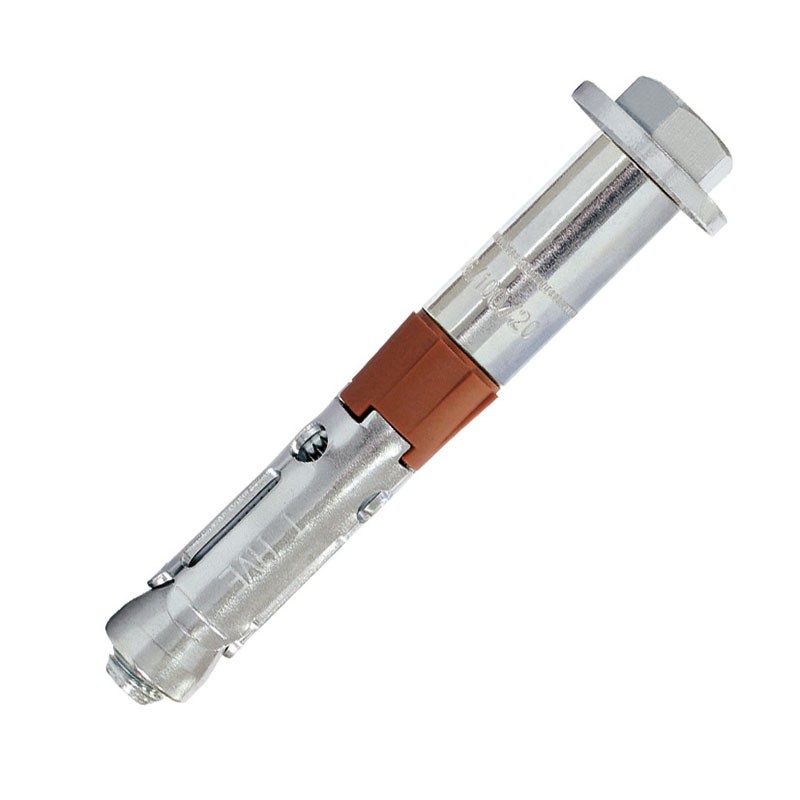

Heavy duty anchor - Hexagonal head screw

Download PDF file

Dimensions

Technical data

Diameter length ØDrill h1 SW tfix tinst Hef Référence
Diamètre Ø perçage
mm
Prof perçage
mm
Ouverture de clé
mm
épaisseur à fixer
mm
Couple de serrage N.
M6 70 10 80 10 5 15 55 HVE10/5
Diameter : M6
length : 70
ØDrill : 10
h1 : 80
SW : 10
tfix : 5
tinst : 15
Hef : 55
M6 80 10 80 10 15 15 55 HVE10/15
Diameter : M6
length : 80
ØDrill : 10
h1 : 80
SW : 10
tfix : 15
tinst : 15
Hef : 55
M6 100 10 80 10 35 15 55 HVE10/35
Diameter : M6
length : 100
ØDrill : 10
h1 : 80
SW : 10
tfix : 35
tinst : 15
Hef : 55
M8 80 12 90 13 10 30 60 HVE12/10
Diameter : M8
length : 80
ØDrill : 12
h1 : 90
SW : 13
tfix : 10
tinst : 30
Hef : 60
M8 100 12 90 13 30 30 60 HVE12/30
Diameter : M8
length : 100
ØDrill : 12
h1 : 90
SW : 13
tfix : 30
tinst : 30
Hef : 60
M8 120 12 90 13 50 30 60 HVE12/50
Diameter : M8
length : 120
ØDrill : 12
h1 : 90
SW : 13
tfix : 50
tinst : 30
Hef : 60
M10 100 16 100 17 20 50 70 HVE16/20
Diameter : M10
length : 100
ØDrill : 16
h1 : 100
SW : 17
tfix : 20
tinst : 50
Hef : 70
M10 120 16 100 17 40 50 70 HVE16/40
Diameter : M10
length : 120
ØDrill : 16
h1 : 100
SW : 17
tfix : 40
tinst : 50
Hef : 70
M10 140 16 100 17 60 50 70 HVE16/60
Diameter : M10
length : 140
ØDrill : 16
h1 : 100
SW : 17
tfix : 60
tinst : 50
Hef : 70
M12 120 18 120 19 20 100 90 HVE18/20
Diameter : M12
length : 120
ØDrill : 18
h1 : 120
SW : 19
tfix : 20
tinst : 100
Hef : 90
M12 150 18 120 19 50 100 90 HVE18/50
Diameter : M12
length : 150
ØDrill : 18
h1 : 120
SW : 19
tfix : 50
tinst : 100
Hef : 90
M16 140 24 140 24 20 160 105 HVE24/20
Diameter : M16
length : 140
ØDrill : 24
h1 : 140
SW : 24
tfix : 20
tinst : 160
Hef : 105
M16 170 24 140 24 50 160 105 HVE24/50
Diameter : M16
length : 170
ØDrill : 24
h1 : 140
SW : 24
tfix : 50
tinst : 160
Hef : 105
