HVE02
hve02cheville-de-securite-hautes-performances-tige-filetee

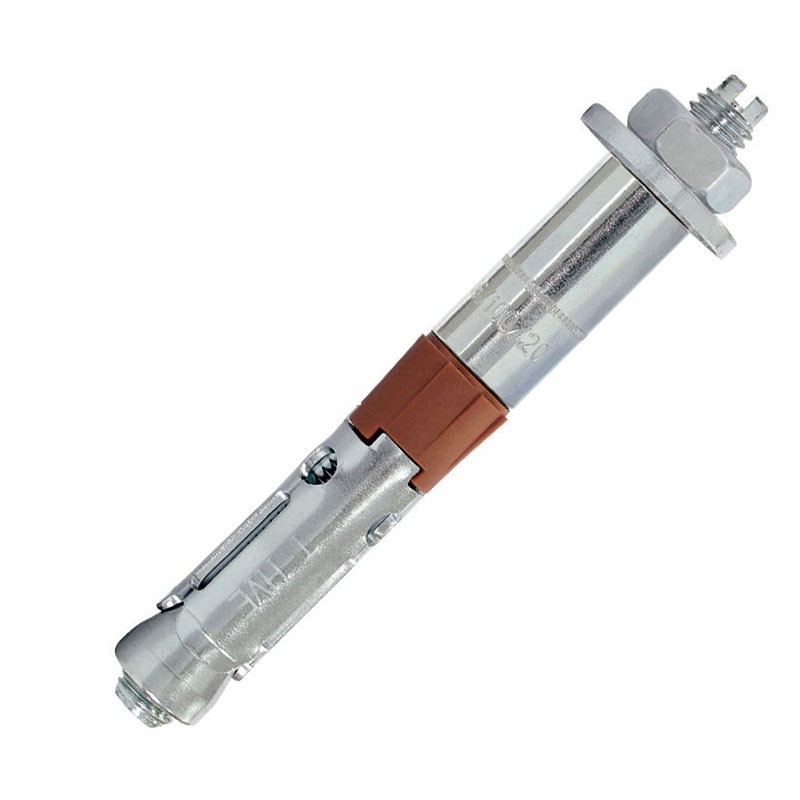

Heavy duty anchor - thread bar
Dimensions
Technical data
| Diameter | length | ØDrill | h1 | tfix | SW | tinst | Hef | Référence | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
Couple de serrage N. | ||||||||||||||
| M6 | 70 | 10 | 80 | 5 | 10 | 15 | 55 | HVE02-10/5 | |||||||||||
|
Diameter : M6 length : 70 ØDrill : 10 h1 : 80 tfix : 5 SW : 10 tinst : 15 Hef : 55 |
|||||||||||||||||||
| M6 | 80 | 10 | 80 | 15 | 10 | 15 | 55 | HVE02-10/15 | |||||||||||
|
Diameter : M6 length : 80 ØDrill : 10 h1 : 80 tfix : 15 SW : 10 tinst : 15 Hef : 55 |
|||||||||||||||||||
| M6 | 100 | 10 | 80 | 35 | 10 | 15 | 55 | HVE02-10/35 | |||||||||||
|
Diameter : M6 length : 100 ØDrill : 10 h1 : 80 tfix : 35 SW : 10 tinst : 15 Hef : 55 |
|||||||||||||||||||
| M6 | 120 | 10 | 80 | 55 | 10 | 15 | 55 | HVE02-10/55 | |||||||||||
|
Diameter : M6 length : 120 ØDrill : 10 h1 : 80 tfix : 55 SW : 10 tinst : 15 Hef : 55 |
|||||||||||||||||||
| M8 | 80 | 12 | 90 | 10 | 13 | 30 | 60 | HVE02-12/10 | |||||||||||
|
Diameter : M8 length : 80 ØDrill : 12 h1 : 90 tfix : 10 SW : 13 tinst : 30 Hef : 60 |
|||||||||||||||||||
| M8 | 100 | 12 | 90 | 30 | 13 | 30 | 60 | HVE02-12/30 | |||||||||||
|
Diameter : M8 length : 100 ØDrill : 12 h1 : 90 tfix : 30 SW : 13 tinst : 30 Hef : 60 |
|||||||||||||||||||
| M8 | 120 | 12 | 90 | 50 | 13 | 30 | 60 | HVE02-12/50 | |||||||||||
|
Diameter : M8 length : 120 ØDrill : 12 h1 : 90 tfix : 50 SW : 13 tinst : 30 Hef : 60 |
|||||||||||||||||||
| M8 | 140 | 12 | 90 | 70 | 13 | 30 | 60 | HVE02-12/70 | |||||||||||
|
Diameter : M8 length : 140 ØDrill : 12 h1 : 90 tfix : 70 SW : 13 tinst : 30 Hef : 60 |
|||||||||||||||||||
| M10 | 100 | 16 | 100 | 20 | 17 | 50 | 70 | HVE02-16/20 | |||||||||||
|
Diameter : M10 length : 100 ØDrill : 16 h1 : 100 tfix : 20 SW : 17 tinst : 50 Hef : 70 |
|||||||||||||||||||
| M10 | 120 | 16 | 100 | 40 | 17 | 50 | 70 | HVE02-16/40 | |||||||||||
|
Diameter : M10 length : 120 ØDrill : 16 h1 : 100 tfix : 40 SW : 17 tinst : 50 Hef : 70 |
|||||||||||||||||||
| M10 | 140 | 16 | 100 | 60 | 17 | 50 | 70 | HVE02-16/60 | |||||||||||
|
Diameter : M10 length : 140 ØDrill : 16 h1 : 100 tfix : 60 SW : 17 tinst : 50 Hef : 70 |
|||||||||||||||||||
| M10 | 160 | 16 | 100 | 80 | 17 | 50 | 70 | HVE02-16/80 | |||||||||||
|
Diameter : M10 length : 160 ØDrill : 16 h1 : 100 tfix : 80 SW : 17 tinst : 50 Hef : 70 |
|||||||||||||||||||
| M12 | 120 | 18 | 120 | 20 | 19 | 100 | 90 | HVE02-18/20 | |||||||||||
|
Diameter : M12 length : 120 ØDrill : 18 h1 : 120 tfix : 20 SW : 19 tinst : 100 Hef : 90 |
|||||||||||||||||||
| M12 | 150 | 18 | 120 | 50 | 19 | 100 | 90 | HVE02-18/50 | |||||||||||
|
Diameter : M12 length : 150 ØDrill : 18 h1 : 120 tfix : 50 SW : 19 tinst : 100 Hef : 90 |
|||||||||||||||||||
| M12 | 170 | 18 | 120 | 70 | 19 | 100 | 90 | HVE02-18/70 | |||||||||||
|
Diameter : M12 length : 170 ØDrill : 18 h1 : 120 tfix : 70 SW : 19 tinst : 100 Hef : 90 |
|||||||||||||||||||
| M12 | 200 | 18 | 120 | 100 | 19 | 100 | 90 | HVE02-18/100 | |||||||||||
|
Diameter : M12 length : 200 ØDrill : 18 h1 : 120 tfix : 100 SW : 19 tinst : 100 Hef : 90 |
|||||||||||||||||||
| M16 | 140 | 24 | 140 | 20 | 24 | 160 | 105 | HVE02-24/20 | |||||||||||
|
Diameter : M16 length : 140 ØDrill : 24 h1 : 140 tfix : 20 SW : 24 tinst : 160 Hef : 105 |
|||||||||||||||||||
| M16 | 170 | 24 | 140 | 50 | 24 | 160 | 105 | HVE02-24/50 | |||||||||||
|
Diameter : M16 length : 170 ØDrill : 24 h1 : 140 tfix : 50 SW : 24 tinst : 160 Hef : 105 |
|||||||||||||||||||
| M16 | 200 | 24 | 140 | 80 | 24 | 160 | 105 | HVE02-24/80 | |||||||||||
|
Diameter : M16 length : 200 ØDrill : 24 h1 : 140 tfix : 80 SW : 24 tinst : 160 Hef : 105 |
|||||||||||||||||||
| M16 | 220 | 24 | 140 | 100 | 24 | 160 | 105 | HVE02-24/100 | |||||||||||
|
Diameter : M16 length : 220 ØDrill : 24 h1 : 140 tfix : 100 SW : 24 tinst : 160 Hef : 105 |
|||||||||||||||||||
