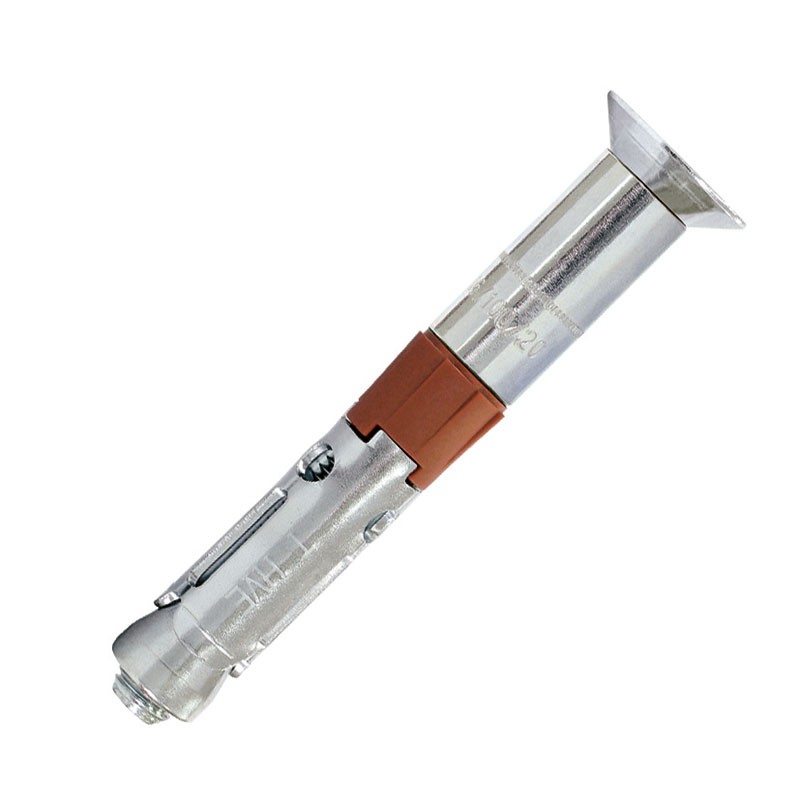

Heavy duty anchor - Countersunk head screw

Heavy duty anchor - Countersunk head screw

Dimensions

Technical data

Diameter length ØDrill h1 tfix tinst Hef Socket Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Couple de serrage N.
M6 85 10 80 20 15 55 HEX 4 HVE03-10/20
Diameter : M6
length : 85
ØDrill : 10
h1 : 80
tfix : 20
tinst : 15
Hef : 55
Socket : HEX 4
M6 105 10 80 40 15 55 HEX 4 HVE03-10/40
Diameter : M6
length : 105
ØDrill : 10
h1 : 80
tfix : 40
tinst : 15
Hef : 55
Socket : HEX 4
M6 125 10 80 60 15 55 HEX 4 HVE03-10/60
Diameter : M6
length : 125
ØDrill : 10
h1 : 80
tfix : 60
tinst : 15
Hef : 55
Socket : HEX 4
M8 85 12 90 15 30 60 HEX 5 HVE03-12/15
Diameter : M8
length : 85
ØDrill : 12
h1 : 90
tfix : 15
tinst : 30
Hef : 60
Socket : HEX 5
M8 105 12 90 35 30 60 HEX 5 HVE03-12/35
Diameter : M8
length : 105
ØDrill : 12
h1 : 90
tfix : 35
tinst : 30
Hef : 60
Socket : HEX 5
M8 125 12 90 55 30 60 HEX 5 HVE03-12/55
Diameter : M8
length : 125
ØDrill : 12
h1 : 90
tfix : 55
tinst : 30
Hef : 60
Socket : HEX 5
M10 110 16 100 30 50 70 HEX 6 HVE03-16/30
Diameter : M10
length : 110
ØDrill : 16
h1 : 100
tfix : 30
tinst : 50
Hef : 70
Socket : HEX 6
M10 130 16 100 50 50 70 HEX 6 HVE03-16/50
Diameter : M10
length : 130
ØDrill : 16
h1 : 100
tfix : 50
tinst : 50
Hef : 70
Socket : HEX 6
M12 120 18 120 20 100 90 HEX 8 HVE03-18/20
Diameter : M12
length : 120
ØDrill : 18
h1 : 120
tfix : 20
tinst : 100
Hef : 90
Socket : HEX 8
M12 140 18 120 40 100 90 HEX 8 HVE03-18/40
Diameter : M12
length : 140
ØDrill : 18
h1 : 120
tfix : 40
tinst : 100
Hef : 90
Socket : HEX 8
