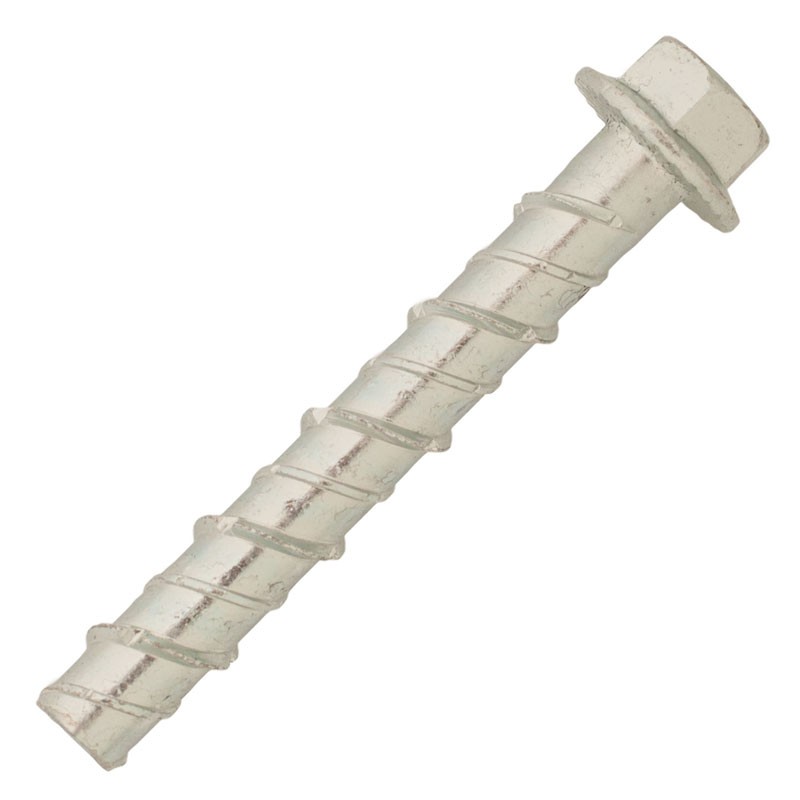

Concrete screw - zinc plated

Concrete screw - zinc plated

Dimensions

Technical data

Diameter length ØDrill h1 tfix SW tinst Hef Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
6 50 6 40 20 10 10 30 BT7-06050
Diameter : 6
length : 50
ØDrill : 6
h1 : 40
tfix : 20
SW : 10
tinst : 10
Hef : 30
6 75 6 40 45 10 10 30 BT7-06075
Diameter : 6
length : 75
ØDrill : 6
h1 : 40
tfix : 45
SW : 10
tinst : 10
Hef : 30
8 60 8 50 20 12 30 40 BT7-08060
Diameter : 8
length : 60
ØDrill : 8
h1 : 50
tfix : 20
SW : 12
tinst : 30
Hef : 40
8 75 8 50 35 12 30 40 BT7-08075
Diameter : 8
length : 75
ØDrill : 8
h1 : 50
tfix : 35
SW : 12
tinst : 30
Hef : 40
8 100 8 50 60 12 30 40 BT7-08100
Diameter : 8
length : 100
ØDrill : 8
h1 : 50
tfix : 60
SW : 12
tinst : 30
Hef : 40
10 60 10 60 10 14 40 50 BT7-10060
Diameter : 10
length : 60
ØDrill : 10
h1 : 60
tfix : 10
SW : 14
tinst : 40
Hef : 50
10 75 10 60 25 14 40 50 BT7-10075
Diameter : 10
length : 75
ØDrill : 10
h1 : 60
tfix : 25
SW : 14
tinst : 40
Hef : 50
10 100 10 60 50 14 40 50 BT7-10100
Diameter : 10
length : 100
ØDrill : 10
h1 : 60
tfix : 50
SW : 14
tinst : 40
Hef : 50
12 75 12 70 20 17 50 55 BT7-12075
Diameter : 12
length : 75
ØDrill : 12
h1 : 70
tfix : 20
SW : 17
tinst : 50
Hef : 55
12 100 12 70 45 17 50 55 BT7-12100
Diameter : 12
length : 100
ØDrill : 12
h1 : 70
tfix : 45
SW : 17
tinst : 50
Hef : 55
12 150 12 70 95 17 50 55 BT7-12150
Diameter : 12
length : 150
ØDrill : 12
h1 : 70
tfix : 95
SW : 17
tinst : 50
Hef : 55
