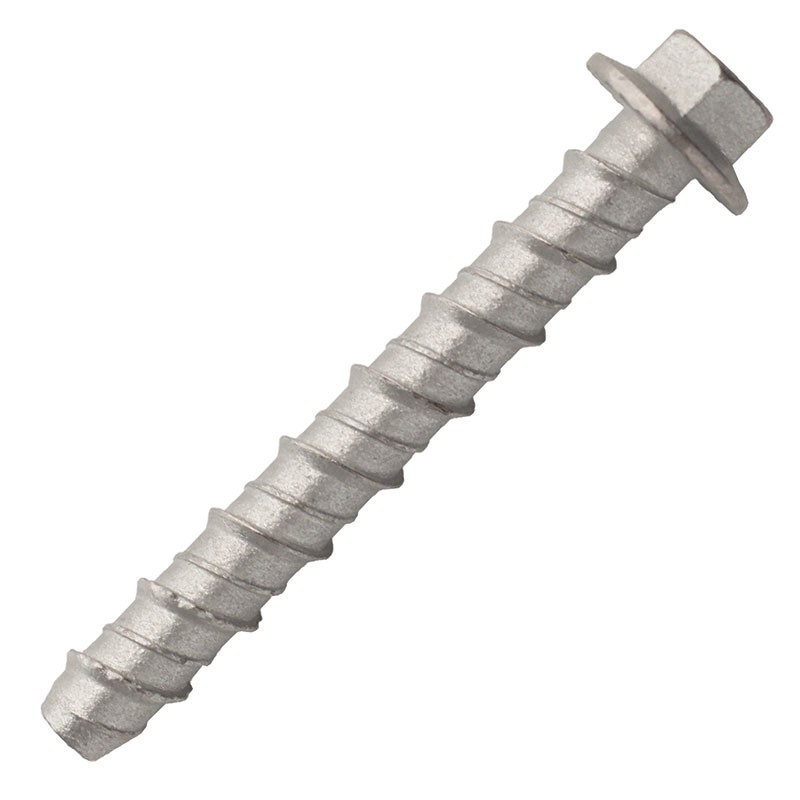

Concrete screw - zinc plated

Concrete screw - zinc plated

Download PDF file

Dimensions

Technical data

Diameter length ØDrill h1 tfix SW tinst Hef Référence
Diamètre Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
6 30 6 35 5 10 10 25 BT060030
Diameter : 6
length : 30
ØDrill : 6
h1 : 35
tfix : 5
SW : 10
tinst : 10
Hef : 25
6 50 6 50 10 10 10 40 BT060050
Diameter : 6
length : 50
ØDrill : 6
h1 : 50
tfix : 10
SW : 10
tinst : 10
Hef : 40
6 75 6 65 20 10 10 55 BT060075
Diameter : 6
length : 75
ØDrill : 6
h1 : 65
tfix : 20
SW : 10
tinst : 10
Hef : 55
6 100 6 65 45 10 10 55 BT060100
Diameter : 6
length : 100
ØDrill : 6
h1 : 65
tfix : 45
SW : 10
tinst : 10
Hef : 55
8 60 8 60 10 13 30 50 BT080060
Diameter : 8
length : 60
ØDrill : 8
h1 : 60
tfix : 10
SW : 13
tinst : 30
Hef : 50
8 75 8 75 10 13 30 65 BT080075
Diameter : 8
length : 75
ØDrill : 8
h1 : 75
tfix : 10
SW : 13
tinst : 30
Hef : 65
8 100 8 75 35 13 30 65 BT080100
Diameter : 8
length : 100
ØDrill : 8
h1 : 75
tfix : 35
SW : 13
tinst : 30
Hef : 65
10 60 10 60 10 15 40 50 BT100060
Diameter : 10
length : 60
ØDrill : 10
h1 : 60
tfix : 10
SW : 15
tinst : 40
Hef : 50
10 75 10 70 15 15 40 60 BT100075
Diameter : 10
length : 75
ØDrill : 10
h1 : 70
tfix : 15
SW : 15
tinst : 40
Hef : 60
10 100 10 85 25 15 40 75 BT100100
Diameter : 10
length : 100
ØDrill : 10
h1 : 85
tfix : 25
SW : 15
tinst : 40
Hef : 75
10 130 10 85 55 15 40 75 BT100130
Diameter : 10
length : 130
ØDrill : 10
h1 : 85
tfix : 55
SW : 15
tinst : 40
Hef : 75
10 150 10 85 75 15 40 75 BT100150
Diameter : 10
length : 150
ØDrill : 10
h1 : 85
tfix : 75
SW : 15
tinst : 40
Hef : 75
10 200 10 85 125 15 40 75 BT100200
Diameter : 10
length : 200
ØDrill : 10
h1 : 85
tfix : 125
SW : 15
tinst : 40
Hef : 75
10 240 10 85 165 15 40 75 BT100240
Diameter : 10
length : 240
ØDrill : 10
h1 : 85
tfix : 165
SW : 15
tinst : 40
Hef : 75
12 75 12 70 15 16 50 60 BT120075
Diameter : 12
length : 75
ØDrill : 12
h1 : 70
tfix : 15
SW : 16
tinst : 50
Hef : 60
12 100 12 105 5 16 50 95 BT120100
Diameter : 12
length : 100
ØDrill : 12
h1 : 105
tfix : 5
SW : 16
tinst : 50
Hef : 95
12 150 12 105 55 16 50 95 BT120150
Diameter : 12
length : 150
ØDrill : 12
h1 : 105
tfix : 55
SW : 16
tinst : 50
Hef : 95
14 80 14 70 20 18 60 60 BT140080
Diameter : 14
length : 80
ØDrill : 14
h1 : 70
tfix : 20
SW : 18
tinst : 60
Hef : 60
14 100 14 80 30 18 60 70 BT140100
Diameter : 14
length : 100
ØDrill : 14
h1 : 80
tfix : 30
SW : 18
tinst : 60
Hef : 70
14 130 14 125 15 18 60 115 BT140130
Diameter : 14
length : 130
ØDrill : 14
h1 : 125
tfix : 15
SW : 18
tinst : 60
Hef : 115
14 150 14 125 35 18 60 115 BT140150
Diameter : 14
length : 150
ØDrill : 14
h1 : 125
tfix : 35
SW : 18
tinst : 60
Hef : 115
16 100 16 80 30 21 80 70 BT160100
Diameter : 16
length : 100
ØDrill : 16
h1 : 80
tfix : 30
SW : 21
tinst : 80
Hef : 70
16 150 16 80 80 21 80 70 BT160150
Diameter : 16
length : 150
ØDrill : 16
h1 : 80
tfix : 80
SW : 21
tinst : 80
Hef : 70
