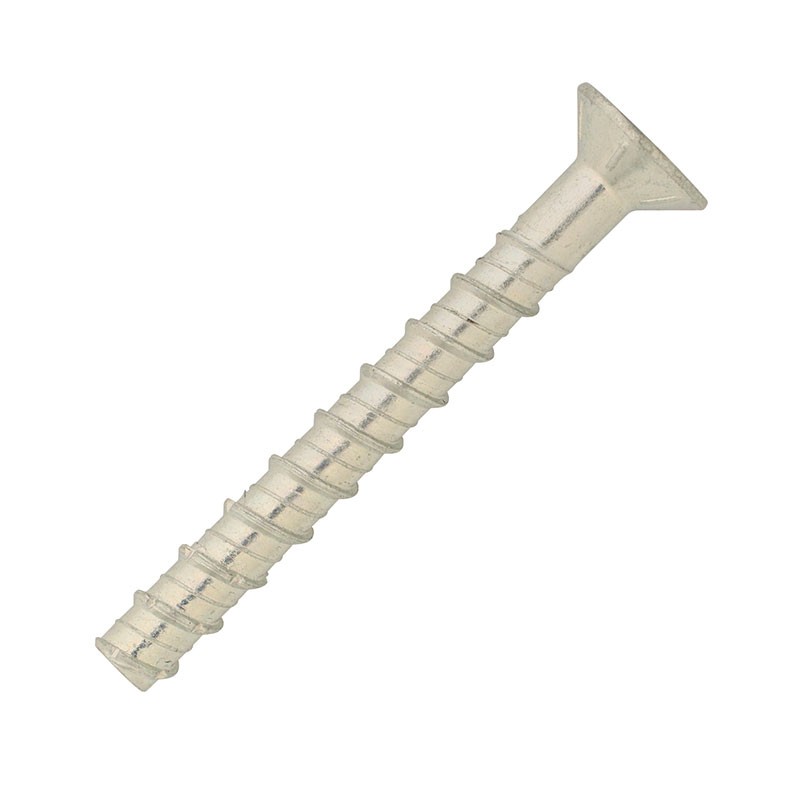

Concrete screw - zinc plated - Countersunk head

Concrete screw - zinc plated - Countersunk head

BTF

Dimensions

Technical data

Diamètre Longueur K ØDrill h1 tfix tinst ho Hef Socket Référence
Diamètre Longueur
mm		 Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Couple de serrage N.
6 70 16 6 75 10 20 6 60 T30 BTF06070
Diamètre : 6
Longueur : 70
K : 16
ØDrill : 6
h1 : 75
tfix : 10
tinst : 20
ho : 6
Hef : 60
Socket : T30
6 100 16 6 75 40 20 6 60 T30 BTF06100
Diamètre : 6
Longueur : 100
K : 16
ØDrill : 6
h1 : 75
tfix : 40
tinst : 20
ho : 6
Hef : 60
Socket : T30
6 140 16 6 75 80 20 6 60 T30 BTF06140
Diamètre : 6
Longueur : 140
K : 16
ØDrill : 6
h1 : 75
tfix : 80
tinst : 20
ho : 6
Hef : 60
Socket : T30
8 80 20 8 85 10 50 7 70 TX40 BTF08080
Diamètre : 8
Longueur : 80
K : 20
ØDrill : 8
h1 : 85
tfix : 10
tinst : 50
ho : 7
Hef : 70
Socket : TX40
8 100 20 8 85 30 50 7 70 TX40 BTF08100
Diamètre : 8
Longueur : 100
K : 20
ØDrill : 8
h1 : 85
tfix : 30
tinst : 50
ho : 7
Hef : 70
Socket : TX40
8 160 20 8 85 90 50 7 70 TX40 BTF08160
Diamètre : 8
Longueur : 160
K : 20
ØDrill : 8
h1 : 85
tfix : 90
tinst : 50
ho : 7
Hef : 70
Socket : TX40
10 100 24 10 100 20 80 8,5 80 TX50 BTF10100
Diamètre : 10
Longueur : 100
K : 24
ØDrill : 10
h1 : 100
tfix : 20
tinst : 80
ho : 8,5
Hef : 80
Socket : TX50
10 120 24 10 100 40 80 8,5 80 TX50 BTF10120
Diamètre : 10
Longueur : 120
K : 24
ØDrill : 10
h1 : 100
tfix : 40
tinst : 80
ho : 8,5
Hef : 80
Socket : TX50
10 180 24 10 100 100 80 8,5 80 TX50 BTF10180
Diamètre : 10
Longueur : 180
K : 24
ØDrill : 10
h1 : 100
tfix : 100
tinst : 80
ho : 8,5
Hef : 80
Socket : TX50
